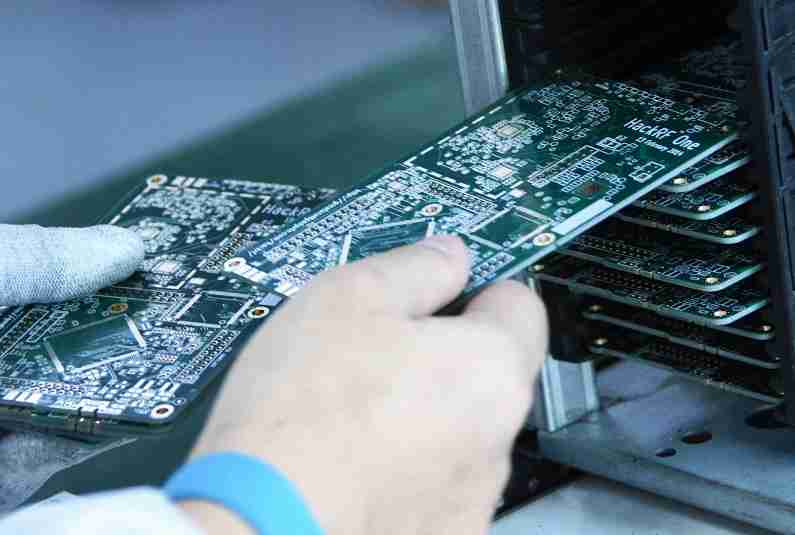

1. Stručný přehled celého procesu
Výrobu elektroniky lze rozdělit na dvě hlavní části. Nejprve se vyrobí holá deska plošných spojů, tedy mechanický a elektrický nosič. Poté se na ni osadí součástky a vznikne PCBA, funkční elektronická sestava.
1. Návrhová data
Z EDA programu se exportují výrobní data: Gerber/ODB++/IPC-2581, vrtací data, stack-up, kusovník a pick-and-place souřadnice.
2. Výroba vrstev
Na měděný laminát se pomocí fotorezistu a osvitu přenese motiv spojů. Nechráněná měď se odleptá.
3. Laminace
U vícevrstvých desek se jádra, měděné fólie a prepreg skládají do sendviče a lisují za tepla a tlaku.
4. Vrtání a prokovení
Otvory pro vývody i prokovy se vrtají mechanicky nebo laserem. Stěny otvorů se chemicky a galvanicky pomědí.
5. Maska a povrch
Nepájivá maska chrání měď a brání můstkům. Odkryté plošky dostanou povrchovou úpravu: HASL, ENIG, OSP, stříbro, cín.
6. Osazení a test
SMT linka nanese pastu, osadí součástky a přetaví je. THT součástky se pájí vlnou, selektivně nebo ručně. Následují kontroly a funkční testy.
2. Od návrhových dat k výrobnímu panelu
Výroba nezačíná u stroje, ale u dat. Návrhář vytvoří schéma, rozmístí součástky na desku a navrhne spoje. Výrobce potom nepracuje s obrázkem, ale se sadou vrstev a technologických souborů.
- Gerber / ODB++ / IPC-2581 – vrstvy mědi, nepájivé masky, potisku, pasty a obrysu desky.
- Excellon / drill data – seznam vrtaných otvorů, průměrů a jejich poloh.
- Stack-up – skladba vrstev: měď, dielektrikum, prepreg, tloušťky, impedance.
- BOM – kusovník součástek pro montáž.
- Pick-and-place data – souřadnice, natočení a strana osazení součástek.

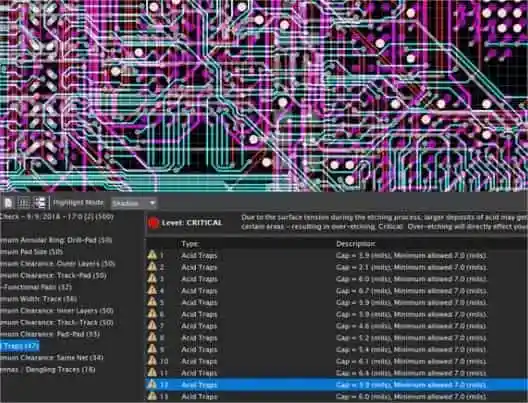

Výrobce provede DFM kontrolu – ověří minimální šířky spojů, mezery, průměry otvorů, annular ring, vzdálenost mědi od okraje, možnosti panelizace a případné kolize s výrobními pravidly.
3. Materiál: laminát, měď a prepreg
Základní deskový materiál bývá nejčastěji FR-4, tedy skelná tkanina napuštěná epoxidovou pryskyřicí. Na ní je nalaminovaná měděná fólie. U jednodušších desek je měď z jedné nebo obou stran. U vícevrstvých desek se střídají vodivé měděné vrstvy a izolační vrstvy.
| Materiál / pojem | Úloha | Poznámka |
|---|---|---|
| FR-4 | Mechanický a izolační nosič | Běžný standard pro většinu elektroniky; pro vysoké frekvence se používají speciální materiály. |
| Měděná fólie | Vodivé cesty, plošky, napájecí a zemní roviny | Tloušťka se často udává v oz/ft²; běžná 1 oz odpovídá přibližně 35 µm mědi. |
| Core / jádro | Pevná deska s mědí na jedné nebo obou stranách | U vícevrstvých desek tvoří vnitřní vrstvy. |
| Prepreg | Skelná tkanina s částečně vytvrzenou pryskyřicí | Při laminaci se pryskyřice roztaví, vyplní mezery a spojí vrstvy. |
| Solder mask | Nepájivá ochranná maska | Chrání měď a zabraňuje nechtěným pájecím můstkům. |
Pro zkušenější návrháře je důležitá nejen tloušťka mědi, ale i skladba vrstev. U rychlých signálů, diferenciálních párů, průmyslového Ethernetu, USB, HDMI nebo RF částí se řeší impedance, návratové proudy, vzdálenost signálové vrstvy od referenční roviny a dielektrické vlastnosti materiálu.
4. Vnitřní vrstvy a fotolitografie
U vícevrstvých DPS se nejprve vyrábí vnitřní vrstvy. Ještě před lisováním musí být hotové, zkontrolované a správně zarovnané.
- Čištění mědi. Povrch mědi se odmastí a odstraní se oxidy, aby fotorezist dobře přilnul.
- Nanesení fotorezistu. Používá se suchý film nebo kapalný fotorezist citlivý na UV záření.
- Osvit motivu. Vzor spojů se přenese přes fotomasku nebo přímo laserem pomocí LDI – Laser Direct Imaging.
- Vyvolání. Nežádoucí část fotorezistu se odstraní vyvolávací lázní a odkryje měď určená k odleptání.
- Leptání. Chemická lázeň odstraní nechráněnou měď. Zůstane měděný motiv vodivých cest.
- Stripování rezistu. Zbylý fotorezist se odstraní, aby na vrstvě zůstala čistá měď.
- AOI kontrola. Automatická optická kontrola hledá přerušení spojů, zkraty, podletání, nadleptání a jiné vady.
5. Laminace vícevrstvých desek

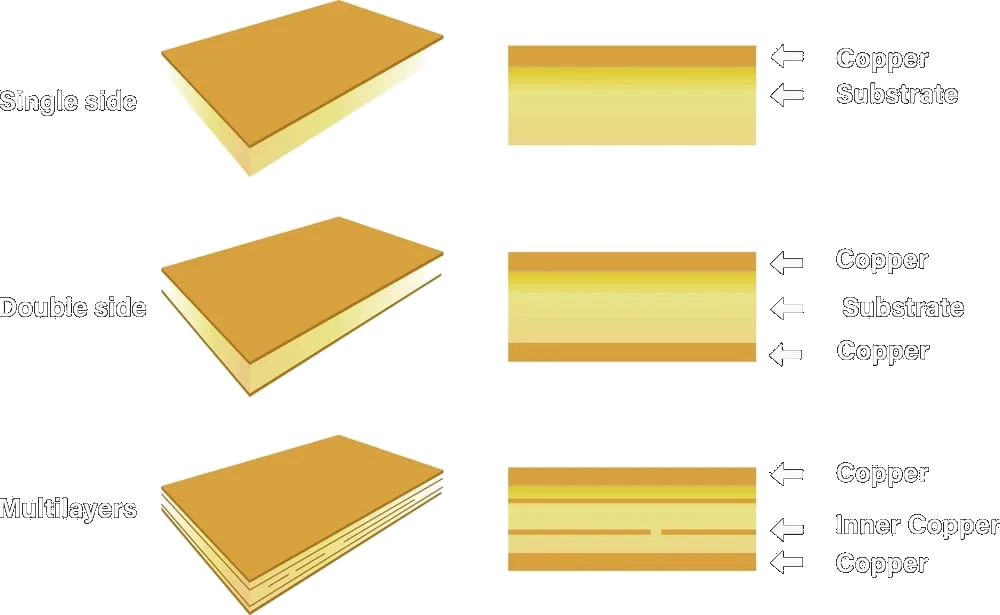

Vícevrstvá deska je sendvič z měděných vrstev a izolace. Po výrobě vnitřních vrstev se povrch mědi chemicky upraví, aby se zlepšila přilnavost k pryskyřici. Tradičně se používal proces označovaný jako brown oxide, dnes se používají i moderní alternativy s menší tvorbou křehké oxidické vrstvy.
Výrobní panel se skládá ze střídajících se vrstev: core, prepreg, měděná fólie, další core atd. Poté se vloží do lisu. Vysoká teplota roztaví pryskyřici v prepregu a tlak spojí vrstvy do jednoho celku. Po vychladnutí vznikne pevný laminovaný panel.

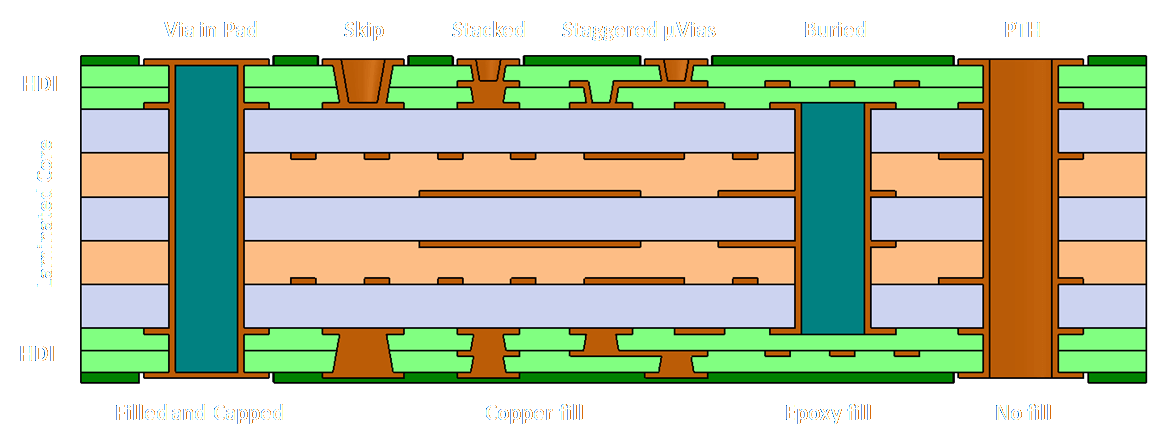

U složitějších DPS se řeší i sekvenční laminace, například pro blind a buried vias. To znamená, že část vrstev se vyrobí, vyvrtá a prokoví, potom se znovu zalaminuje do další skladby.
6. Vrtání, desmear a prokovení otvorů
Po laminaci je potřeba propojit vrstvy a připravit otvory pro vývodové součástky. Vrtají se dva hlavní typy otvorů: montážní / vývodové otvory a prokovy, tedy vias.
Mechanické vrtání
CNC vrtačky používají velmi malé tvrdokovové vrtáky. Materiál FR-4 je abrazivní, protože obsahuje skelná vlákna, proto se používají tvrdé a přesné nástroje. Desky se často vrtají ve svazku panelů, aby byla výroba rychlejší.
Laserové vrtání
Pro mikroprokovy u HDI desek se používá laser. Laserem lze vytvořit malé slepé prokovy mezi sousedními vrstvami, které by mechanický vrták nezvládl ekonomicky ani rozměrově.
Desmear a aktivace
Při vrtání se může epoxidová pryskyřice zahřát a rozmazat po stěně otvoru. Tento smear by bránil spolehlivému kontaktu s vnitřní mědí. Proto se používá chemický nebo plazmový desmear, který odkryje měděné vrstvy ve stěně otvoru.
Bezproudé a galvanické mědění
Samotný otvor v laminátu je izolant. Nejprve se jeho stěna aktivuje a vytvoří se tenká vodivá vrstva chemickou, bezproudou mědí. Poté následuje galvanické mědění, které zvýší tloušťku mědi ve stěnách otvorů i na povrchu. Tím vznikne elektrické spojení mezi vrstvami.
7. Vnější vrstvy, galvanika a leptání
Po prokovení se vytvoří motiv vnějších vrstev. Princip je podobný jako u vnitřních vrstev, ale navíc se musí zohlednit prokovené otvory a konečná tloušťka mědi.
Typický průmyslový postup může být pattern plating: na panel se nanese rezist, odkryjí se místa, kde má zůstat měď, galvanicky se doplní měď na spoje a do otvorů a často se použije cín jako dočasná leptací maska. Poté se odstraní fotorezist, vyleptá se přebytečná měď a nakonec se odstraní cínová ochrana.
Alternativou je panel plating, kdy se nejprve pokoví celý panel a potom se motiv odleptá. Volba technologie záleží na výrobci, třídě desky, požadovaných parametrech a ekonomice výroby.
8. Nepájivá maska, potisk a povrchové úpravy

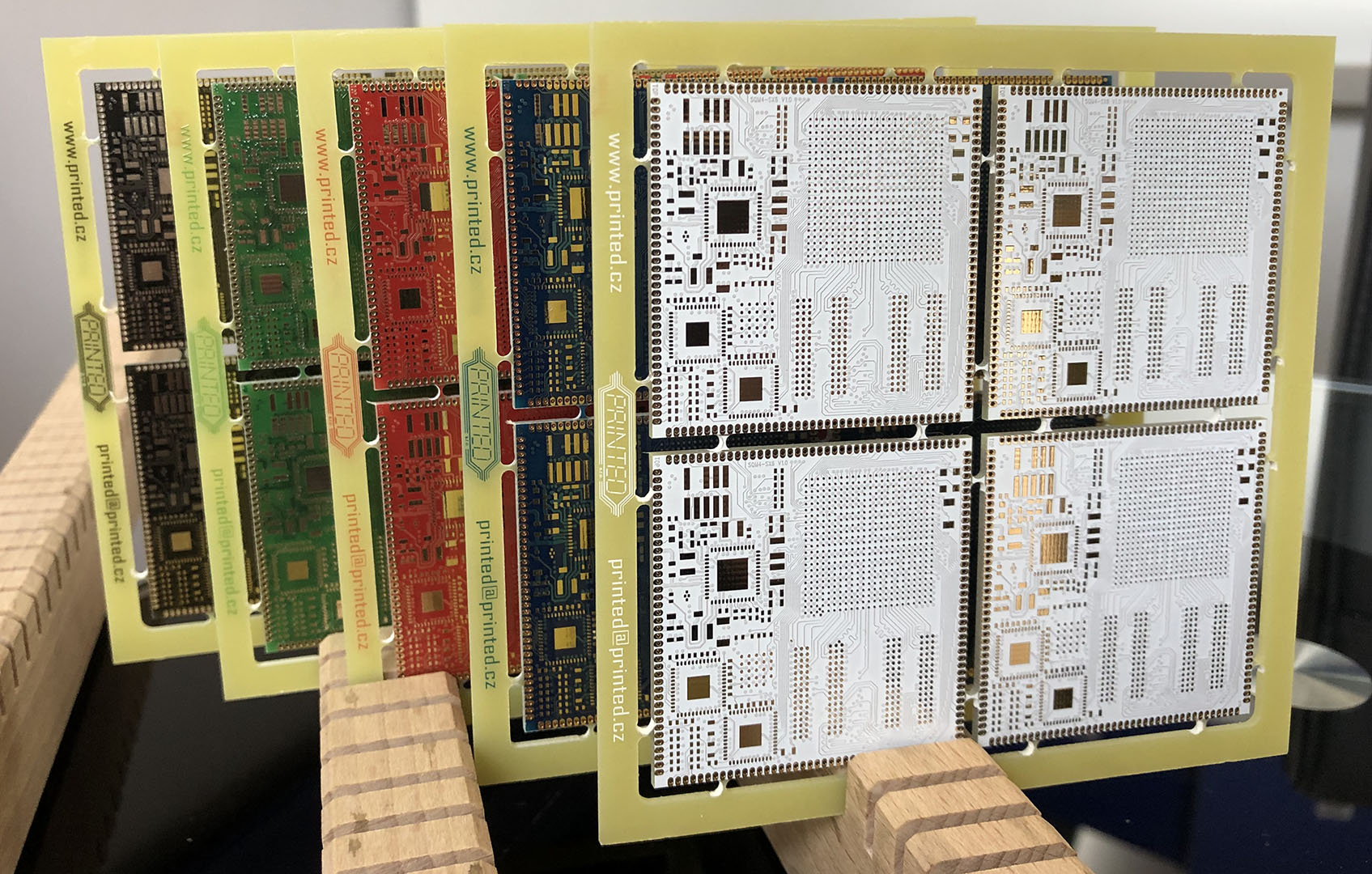

Nepájivá maska
Nepájivá maska chrání měděné spoje před oxidací, mechanickým poškozením a nechtěným propojením pájkou. Nejčastěji je zelená, ale barva je spíš výrobní a estetická volba než technická nutnost. Maska může být černá, modrá, červená, bílá, žlutá i fialová.
Moderní masky jsou často LPI – Liquid Photoimageable. Nanese se kapalná vrstva, vysuší se, exponuje přes motiv a vyvolá. Odkryté zůstanou plošky určené k pájení, testovací body a konektory.
Potisk legendy
Servisní potisk obsahuje označení součástek, polarity, testovacích bodů, konektorů, revizi desky a někdy i čárové nebo 2D kódy pro sledovatelnost. Vyrábí se sítotiskem nebo inkjet tiskem.
Povrchové úpravy měděných plošek
Odkrytá měď by rychle oxidovala a špatně se pájela. Proto se na pájecí plošky nanáší povrchová úprava.
| Úprava | Princip | Výhody | Nevýhody / poznámky |
|---|---|---|---|
| HASL / HAL | Ponoření do roztavené pájky a srovnání horkým vzduchem. | Dobrá pájitelnost, robustní a levné. | Méně rovný povrch, horší pro fine-pitch a BGA. V EU typicky bezolovnatá varianta. |
| ENIG | Chemický nikl + imerzní zlato. | Rovný povrch, dobrá skladovatelnost, vhodné pro BGA a jemné rozteče. | Dražší, při špatném procesu riziko „black pad“ vady. |
| ENEPIG | Nikl + palladium + zlato. | Vhodné pro náročné aplikace, wire bonding i pájení. | Ještě dražší a technologicky náročnější. |
| OSP | Organická ochranná vrstva navázaná na měď. | Levné, rovné, dobré pro jemné struktury. | Horší mechanická odolnost a kratší skladovatelnost po otevření balení. |
| Imerzní cín | Tenká vrstva cínu na mědi. | Rovný povrch, dobrá pájitelnost. | Riziko růstu whiskerů a citlivost na skladování. |
| Imerzní stříbro | Tenká vrstva stříbra na mědi. | Velmi rovný povrch, dobré pro vysoké frekvence. | Citlivost na síru a znečištění prostředí. |
9. Kontrola hotové holé desky
Než se deska pošle na osazování, testuje se ještě jako holá DPS. Základní otázky jsou jednoduché: jsou všechny spoje opravdu propojené a nejsou někde zkraty?
- AOI kontroluje tvar spojů, šířky, mezery, zbytky mědi a vady masky.
- Elektrický test ověřuje opens/shorts. Pro série se používá jehlové pole, pro prototypy a menší série flying probe.
- Výbrus ukáže kvalitu prokovení otvoru, tloušťku mědi a stav laminace.
- Impedanční kupóny se používají u desek s řízenou impedancí.
- Rozměrová kontrola hlídá obrys, otvory, frézování a pozice.
10. Osazování součástek: SMT a THT
Po výrobě holé DPS přichází montáž. V moderní elektronice dominuje SMT, protože umožňuje menší rozměry, vyšší hustotu osazení a rychlou automatizaci. THT se ale stále používá pro konektory, výkonové prvky, transformátory, relé, velké kondenzátory a mechanicky namáhané součástky.
SMT linka krok za krokem
- Stencil printer. Přes nerezovou šablonu se na pájecí plošky nanese pájecí pasta.
- SPI. 3D kontrola pasty měří objem, výšku a polohu nanesené pasty.
- Pick-and-place. Osazovací automat bere součástky z cívek, tyčí nebo tray zásobníků a pokládá je na pastu.
- Reflow pec. Deska projde teplotním profilem, pájecí pasta se roztaví a vytvoří spoje.
- AOI po reflow. Kontroluje přítomnost, natočení, polaritu a kvalitu pájených spojů.
THT montáž
Vývodové součástky mohou být osazeny ručně nebo automaty pro axiální a radiální součástky. Pájení probíhá vlnou, selektivní vlnou nebo ručně. Smíšené desky často kombinují obě technologie: nejprve SMT, potom THT.
11. Pájení, pájky, tavidla a čištění
Pájecí pasta
Pájecí pasta je směs kovového prášku a tavidla. Kovové částice mají přesně řízenou velikost. Jemnější pasty se používají pro jemné rozteče, ale jsou náročnější na skladování, tisk a oxidaci.
Bezolovnaté a olovnaté slitiny
V běžné evropské produkci se používají hlavně bezolovnaté slitiny, často typu SAC – cín, stříbro a měď. Tradiční SnPb pájky mají nižší teplotu tání a výborné vlastnosti, ale jejich použití je kvůli RoHS v mnoha kategoriích omezené. Některé výjimky existují například pro specifické průmyslové, vojenské, letecké nebo zdravotnické aplikace podle konkrétních pravidel.
Tavidla
Tavidlo odstraňuje oxidy a zlepšuje smáčení pájky. Běžné typy jsou kalafunová, no-clean a vodou smývatelná tavidla. U ručního pájení se stále často používá kalafuna nebo její modernější varianty. V průmyslu je důležité, zda zbytky tavidla mohou na desce zůstat, nebo se musí umýt.
Reflow, vlna a selektivní pájení
| Metoda | Použití | Princip |
|---|---|---|
| Reflow | SMT | Pasta se nataví ve vícezónové peci s řízeným teplotním profilem. |
| Vlnové pájení | THT a některé smíšené desky | Spodní strana desky přejede přes vlnu roztavené pájky. |
| Selektivní pájení | THT na deskách se SMT | Malá tryska pájí jen vybrané body a chrání okolí. |

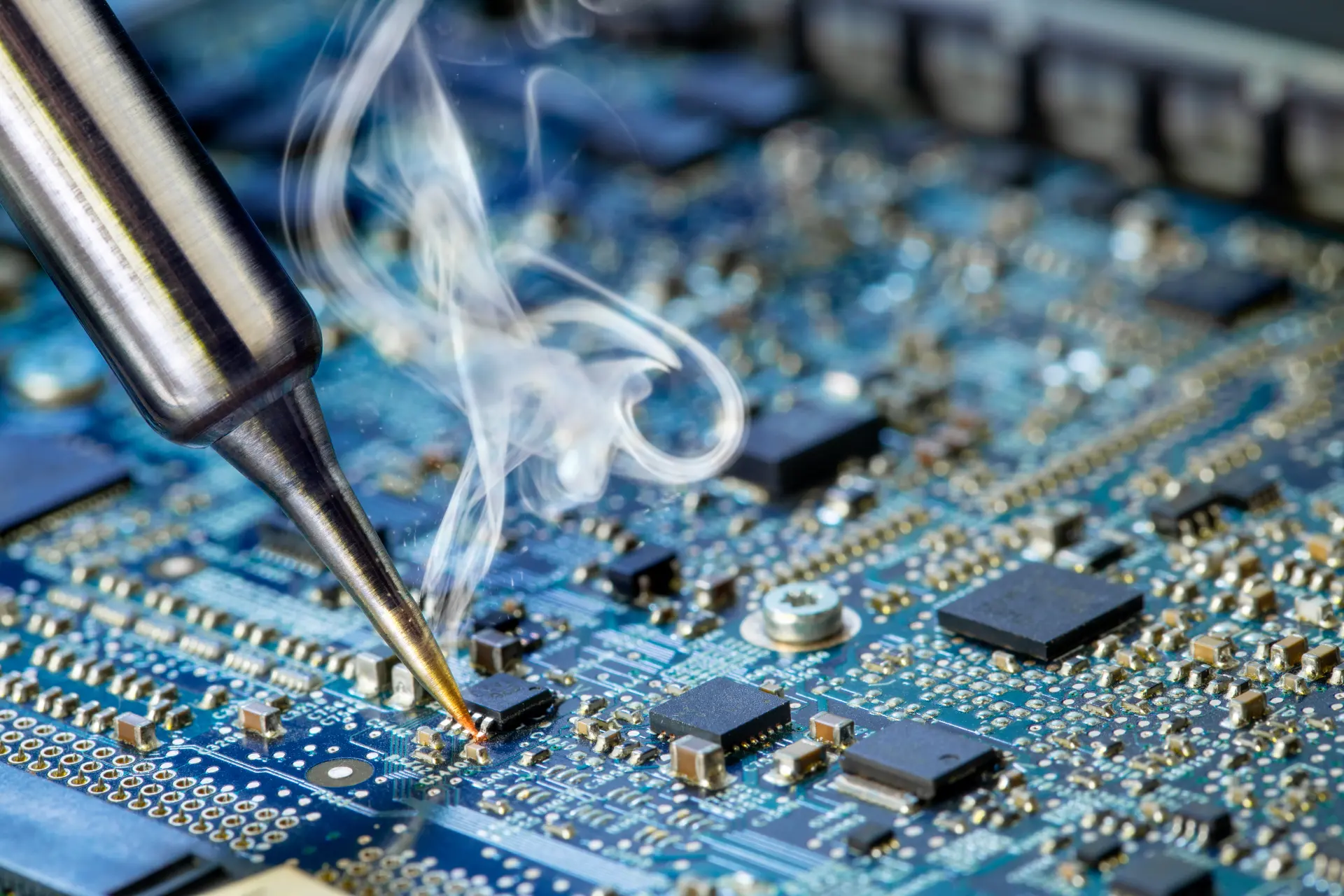

| Ruční pájení | Prototypy, opravy, kusová výroba | Pájecí stanice, mikropájka, horký vzduch, případně IR předehřev. |
| Laserové pájení | Jemné a lokální spoje | Laser dodá energii přesně do místa spoje, vhodné pro citlivé oblasti. |

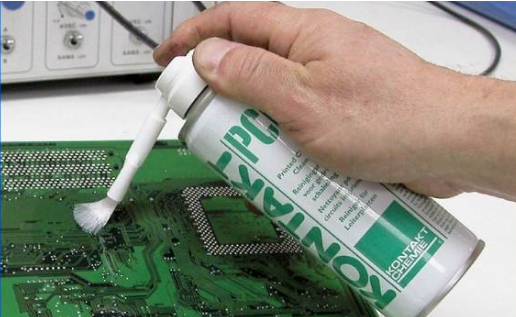

Čištění
Po pájení mohou na desce zůstat zbytky tavidel. No-clean zbytky se při splnění podmínek nechávají na desce. Vodou smývatelná tavidla se musí umýt deionizovanou vodou. U náročných průmyslových aplikací se sleduje i iontová kontaminace, protože zbytky chemie mohou ve vlhku způsobovat svody, korozi nebo dendritický růst.
12. AOI, X-ray, ICT, FCT a firmware
Osazená deska může vypadat dobře, ale přesto nemusí fungovat. Proto se kombinuje několik druhů kontrol.
| Kontrola | Co odhalí | Poznámka |
|---|---|---|
| AOI | Chybějící součástky, špatné natočení, polaritu, mosty, některé vady pájení. | Velmi rychlá optická kontrola, běžná po reflow. |

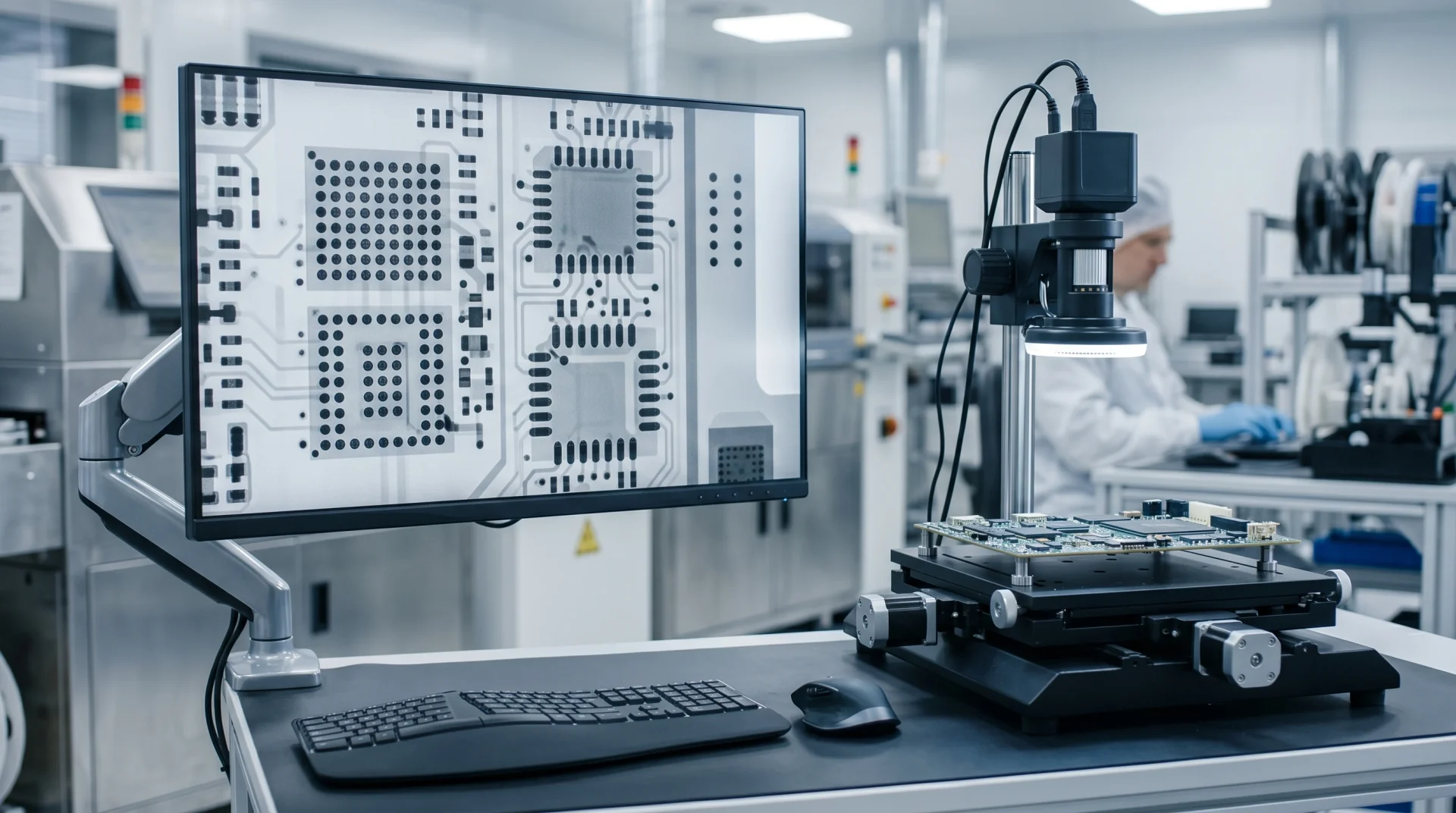

| X-ray | Skryté spoje pod BGA, QFN, LGA, voidy v pájce. | U výkonových a BGA obvodů často klíčový test. |
| ICT | Zkraty, hodnoty odporů/kapacit, propojení sítí, některé funkce obvodů. | Využívá testovací body a jehlové pole. |
| Flying probe | Elektrické měření bez drahého fixture. | Vhodné pro prototypy a menší série. |
| FCT | Reálnou funkci zařízení. | Deska se napájí a testuje v podmínkách blízkých provozu. |
| Programování firmware | Nahrání bootloaderu, aplikace, kalibrací a sériových čísel. | Často přes SWD, JTAG, UART, USB, CAN nebo vlastní testovací fixture. |
| Burn-in / zahoření | Časné poruchy a teplotní nestabilitu. | Používá se u náročnějších výrobků. |
U průmyslové elektroniky bývá důležitá také sledovatelnost: každá deska může mít čárový nebo Data Matrix kód, záznam o šarži, verzi firmware, výsledcích testu a použitých součástkách.
13. Historie a technologické zajímavosti
1903–1925: objevují se rané patenty a pokusy s tištěnými vodiči, chemickým pokovováním a elektrolytickým vytvářením vodivých vzorů.
1936: rakouský inženýr Paul Eisler je často uváděn jako vynálezce moderní desky s tištěnými spoji v podobě použitelné v rádiovém přijímači.
2. světová válka: tištěné obvody se začaly využívat v armádních aplikacích, kde byla důležitá opakovatelnost a úspora místa.
60. léta: rozvíjí se povrchová montáž. Významnou roli sehrála miniaturizace a kosmický průmysl.
80.–90. léta: SMT se rozšiřuje do masové výroby. Automatizace osazování a reflow pájení umožňuje výrazně vyšší hustotu elektroniky.
Dnes: běžné jsou vícevrstvé desky, BGA pouzdra, HDI mikroprokovy, laserové vrtání, řízená impedance a automatizovaná kontrola s kamerami, rentgenem i strojovým učením.
Zajímavosti pro zkušenější elektroniky
- Teardrops mohou zlepšit mechanickou odolnost přechodu mezi ploškou a spojem, zvlášť u vrtaných otvorů.
- Acid traps u ostrých vnitřních rohů jsou historicky zmiňovaný problém leptání; u moderních procesů je menší, ale zaoblená geometrie je stále dobrý zvyk.
- Via-in-pad je užitečné pro BGA, ale často vyžaduje zaplnění a překovení prokovu, jinak může pájka zatékat do otvoru.
- Tombstoning u malých SMD součástek vzniká nerovnoměrným smáčením a silami povrchového napětí při reflow.
- Voiding pod výkonovými ploškami QFN/DFN a MOSFETů ovlivňuje teplotní odpor i spolehlivost.
- Impedanční návrh není jen šířka spoje; závisí na stack-upu, dielektriku, tloušťce mědi, solder mask a návratové cestě proudu.
14. Používané stroje a zařízení
Výroba holé DPS
| Stroj / zařízení | Funkce |
|---|---|
| Formátovací pila / nůžky | Řezání velkých archů laminátu na výrobní panely. |
| Čisticí a kartáčovací linka | Odmaštění, odstranění oxidace, příprava povrchu mědi. |
| Laminátor suchého filmu | Nanášení fotorezistu na měděný povrch. |

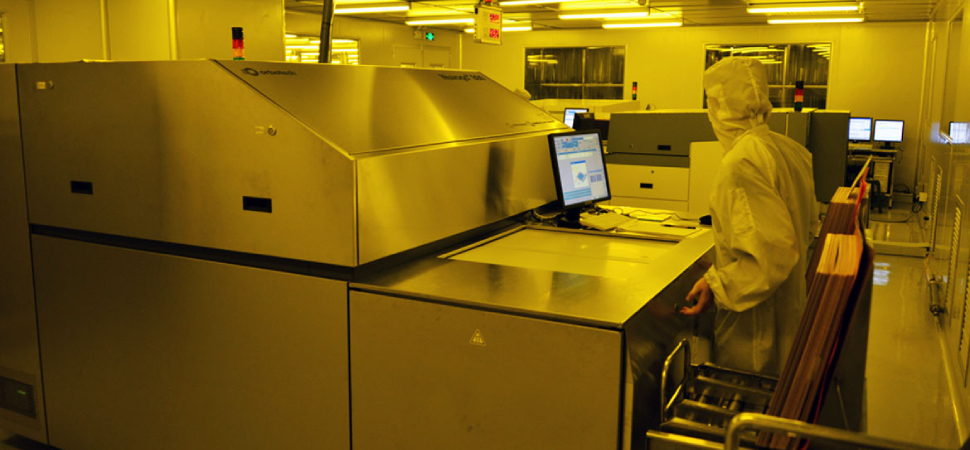

| Osvitová jednotka / LDI | Přenos motivu spojů na fotorezist. |
| Vyvolávací linka | Odstranění neosvíceného nebo osvětleného rezistu podle typu procesu. |
| Leptací linka | Odstranění nechráněné mědi. |
| Stripovací linka | Odstranění zbytku fotorezistu nebo dočasných kovových masek. |
| AOI pro vnitřní vrstvy | Kontrola motivu před laminací. |
| Oxide / bond-prep linka | Zlepšení přilnavosti mědi k prepregu. |
| Laminační lis | Spojení vrstev do vícevrstvého panelu teplem a tlakem. |
| X-ray registrační systém | Ověření a vyhledání vnitřních referencí pro vrtání. |
| CNC vrtačky | Vrtání otvorů pro prokovy a THT součástky. |
| Laserové vrtačky | Vrtání mikroprokovů pro HDI desky. |
| Deburr a desmear linka | Odstranění otřepů a pryskyřičného smearu po vrtání. |
| Bezproudé mědění | Vytvoření tenké vodivé vrstvy ve stěnách otvorů. |
| Galvanická linka | Doplnění mědi, případně cínu, niklu, zlata nebo dalších kovů. |
| Solder mask linka | Nanesení, osvit, vyvolání a vytvrzení nepájivé masky. |
| Sítotisk / inkjet | Servisní potisk a značení. |
| HASL / ENIG / OSP linka | Povrchová úprava pájecích plošek. |
| CNC fréza / V-scoring | Frézování obrysu, drážek a panelizace. |
| E-test / flying probe | Elektrická kontrola hotové holé desky. |
Osazování, pájení a testy
| Stroj / zařízení | Funkce |
|---|---|
| Stencil printer | Nanesení pájecí pasty přes šablonu. |
| SPI | 3D kontrola pasty před osazením. |
| Pick-and-place | Automatické osazení SMD součástek. |
| Reflow pec | Řízené přetavení pájecí pasty. |
| Automaty pro axiální/radiální THT | Osazování vývodových součástek ve větších sériích. |
| Wave soldering | Hromadné pájení THT vývodů vlnou roztavené pájky. |
| Selektivní pájení | Lokální pájení THT bodů miniaturní vlnou nebo tryskou. |
| Ruční pájecí stanice | Opravy, prototypy, kusová montáž. |
| Horkovzdušná stanice | Rework SMD, QFN, menší BGA, konektory. |
| IR / laserové pájení | Lokální a přesně řízený ohřev. |
| AOI po osazení | Optická kontrola osazené desky. |
| X-ray | Kontrola skrytých spojů pod BGA/QFN a voidů. |
| ICT tester | Elektrické měření osazené desky přes testovací body. |
| FCT tester | Funkční test desky v simulovaném provozu. |
| Programátor firmware | Nahrání a ověření programu mikrokontroléru nebo FPGA. |
| Myčka DPS | Odstranění zbytků tavidel a nečistot. |
| Conformal coating linka | Nanesení ochranného laku proti vlhkosti, prachu a chemii. |
| Depanelizační fréza / laser | Oddělení jednotlivých desek z panelu po montáži. |
15. Používaná chemie
Ve výrobě DPS je chemie stejně důležitá jako stroje. Následující tabulka uvádí typické skupiny látek a jejich účel. Konkrétní složení průmyslových lázní bývá proprietární a řídí se technologickými listy výrobce chemie.
| Krok | Typické látky / skupiny | Účel | Poznámka |
|---|---|---|---|
| Čištění a odmaštění | Alkalické čističe, kyselé mikro-leptání, tenzidy, DI voda | Odstranění mastnoty, oxidů a nečistot. | Průmysl se snaží procesy recyklovat a kontrolovat koncentrace. |
| Fotorezist | Suchý film nebo kapalné fotocitlivé polymery | Dočasná ochrana mědi při osvitu a leptání. | Citlivé na čistotu, prach a registraci vrstev. |
| Vyvolání | Uhličitan sodný/draselný nebo jiné alkalické vývojky podle rezistu | Odstranění části rezistu po osvitu. | Záleží na pozitivním/negativním systému. |
| Leptání mědi | Chlorid železitý, chlorid měďnatý, alkalické amoniakální leptání, persírany | Odstranění nechráněné mědi. | V průmyslu se lázně regenerují a hlídá se rychlost leptání. |
| Desmear | Permanganátové procesy, plazma, speciální swellery a čističe | Odstranění pryskyřičného smearu po vrtání. | Klíčové pro spolehlivé prokovení otvorů. |
| Aktivace otvorů | Palladiové katalyzátory nebo alternativní systémy | Příprava nevodivé stěny otvoru pro chemické mědění. | Bez aktivace by se měď v otvoru neusadila souvisle. |
| Bezproudé mědění | Měďnaté soli, komplexotvorné látky, redukční činidla | Vytvoření první vodivé vrstvy v otvoru. | Starší procesy často využívaly formaldehyd; moderní chemie hledá bezpečnější varianty. |
| Galvanika | Síran měďnatý, kyselina sírová, organická aditiva | Zvětšení tloušťky mědi na požadovanou hodnotu. | Aditiva ovlivňují lesk, vyrovnání a pokovení otvorů. |
| Nepájivá maska | Epoxidové nebo akrylátové LPI systémy | Izolace a ochrana měděných spojů. | Maska se exponuje, vyvolá a vytvrdí. |
| Povrchové úpravy | HASL pájka, ENIG nikl/zlato, OSP azolové sloučeniny, imerzní Ag/Sn | Ochrana pájecích plošek a zajištění pájitelnosti. | Volba ovlivňuje cenu, skladovatelnost, rovinnost i spolehlivost. |
| Pájecí pasta a tavidla | SAC slitiny, SnPb výjimky, kalafuna, no-clean a vodou smývatelné fluxy | Pájení součástek a odstranění oxidů při pájení. | Flux se volí podle procesu a požadavků na čištění. |
| Čištění po pájení | DI voda, saponifikátory, IPA, specializované čističe | Odstranění zbytků tavidel a iontové kontaminace. | IPA není univerzální řešení; některé zbytky pouze rozmaže. |
| Ochranné lakování | Akrylátové, silikonové, polyuretanové nebo parylenové povlaky | Ochrana proti vlhkosti, prachu, chemii a svodům. | V průmyslu je důležitá maskace konektorů a testovatelných bodů. |
16. Použité zdroje a zajímavé související odkazy
Výroba DPS je široké téma a jednotliví výrobci používají mírně odlišné procesy. Níže jsou zdroje, ze kterých lze pokračovat dál.
Printed circuit board manufacturing – přehled výrobních kroků
Gerber format – výrobní data pro PCB
NextPCB – PCB fabrication process
Stencil printing – nanášení pájecí pasty
Wave soldering – vlnové pájení
SMT Machine Line – SMT line process
Sierra Assembly – PCB assembly equipment
ENIG – Electroless Nickel Immersion Gold
OSP – Organic Solderability Preservative
Immersion silver plating
IPC standards – průmyslové standardy pro PCB a elektronické sestavy
Directive 2011/65/EU – RoHS 2
- IPC-A-600 – Acceptability of Printed Boards
- IPC-6012 – Qualification and Performance Specification for Rigid Printed Boards
- IPC-A-610 – Acceptability of Electronic Assemblies
- J-STD-001 – Requirements for Soldered Electrical and Electronic Assemblies
- IPC-2221 / IPC-2222 – návrhové standardy pro DPS
- IPC-7351 – land patterny pro SMT součástky
- IPC-7711/7721 – rework, opravy a modifikace elektronických sestav
