Siemens PLC, I/O, HMI a pohony
Praktický přehled aktuálních i starších řad Siemens PLC CPU, navazujících ostrovních I/O systémů ET 200, HMI panelů, pohonů SINAMICS a dalších zařízení, která kolem Siemens automatizace běžně potkáš při návrhu, programování, servisu i migracích.
Jak se v Siemens portfoliu rychle zorientovat
Pokud s PLC teprve začínáš, mysli na Siemens automatizaci jako na několik navazujících vrstev: CPU, vstupy a výstupy, vizualizace, pohony a motory a navazující infrastrukturu. V nové výstavbě dnes nejčastěji narazíš na S7-1200 G2, S7-1500, ET 200SP/MP, Unified HMI a rodinu SINAMICS. Naopak při údržbě a migracích budeš běžně potkávat i S7-300, ET 200M, ET 200S nebo starší HMI Comfort panely.
CPU
co stroj řídíS7-1200 G2, S7-1500, technologie, redundance, software a virtual PLC.
I/O
kde se sbírají signályET 200 pro rozvaděč, do stroje, do ex prostředí, do hygieny i pro process automation.
HMI
jak člověk komunikuje se strojemBasic, Comfort, Unified, Mobile a PC-based vizualizace.
Pohony
jak se hýbou osy a motoryV20, G120, G120X, G220, V90, S210, S120, softstartéry a motor management.

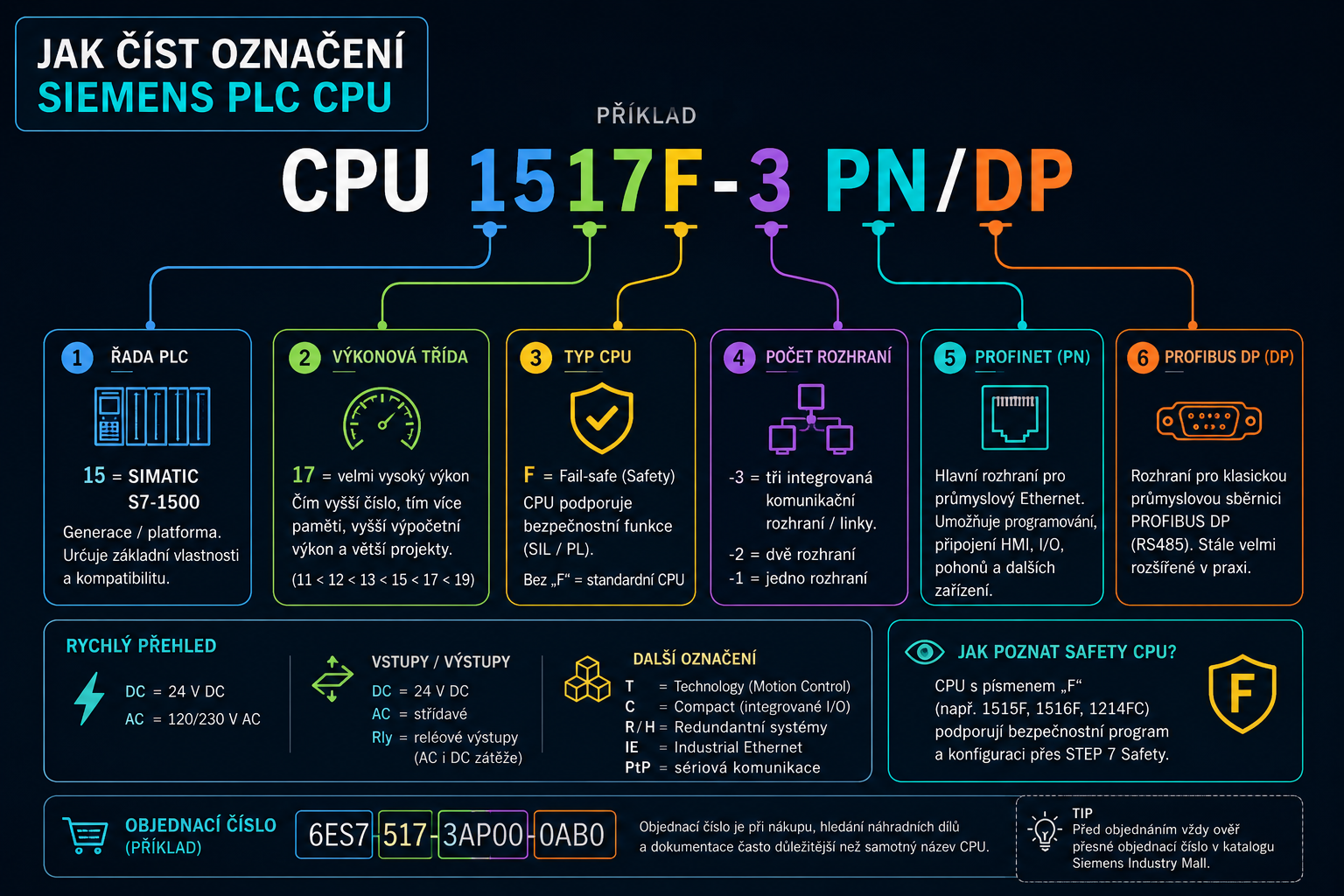

Jak číst označení Siemens PLC CPU
Když otevřeš katalog Siemens nebo stojíš před rozvaděčem, často narazíš na názvy jako CPU 1214C DC/DC/DC, CPU 1517F-3 PN/DP nebo CPU 1515T-2 PN. Na první pohled vypadají složitě, ale ve skutečnosti z nich lze vyčíst výkon PLC, integrované funkce i komunikační rozhraní.
Čím vyšší číslo CPU, tím větší výkon, více paměti a obvykle i vyšší počet podporovaných zařízení.
Příklad: CPU 1517F-3 PN/DP
Zobrazení PLC v TIA Portálu

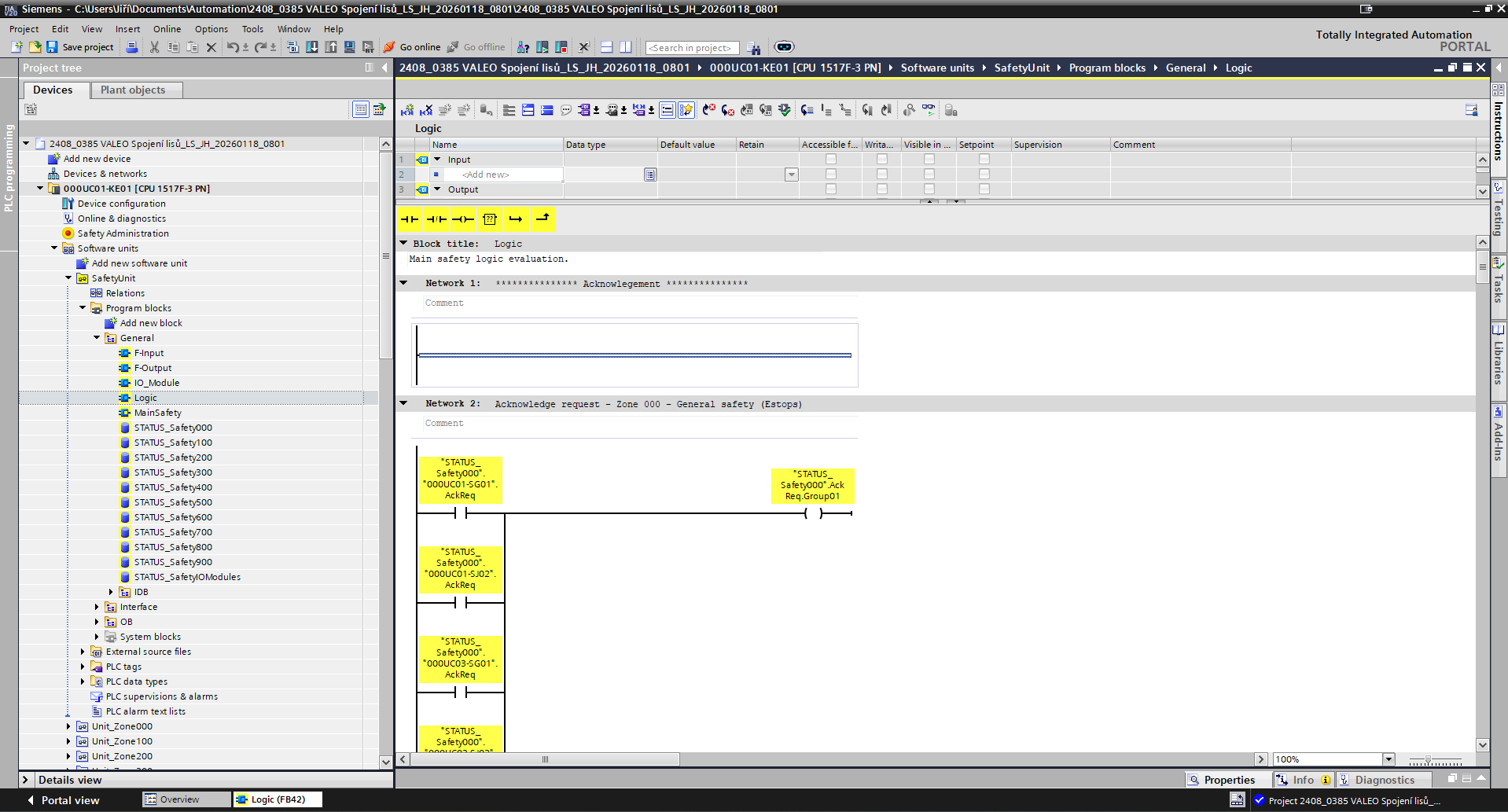

U Siemens Safety komponent bývají často použity žluté prvky nebo žluté označení. Pokud v rozvaděči vidíš CPU, I/O modul nebo relé se žlutými částmi, je velká šance, že jde o bezpečnostní (Safety) zařízení. Vždy si však ověř skutečné označení zařízení – například písmeno F v názvu CPU (1515F, 1516F, 1517F).
Siemens používá žlutou barvu jako vizuální identifikaci Safety funkcí napříč celým ekosystémem. Setkat se s ní můžeš na Safety CPU, bezpečnostních I/O modulech ET200, v TIA Portalu, při konfiguraci PROFIsafe i v diagnostice bezpečnostních funkcí.
Řada PLC
S7-1500 – současná hlavní platforma Siemens.
Výkonová třída
Vyšší číslo = vyšší výkon CPU, více paměti a větší projekty.
Safety CPU
Podpora bezpečnostních funkcí (Emergency Stop, dveře, světelné závory).
Rozhraní
CPU obsahuje více nezávislých komunikačních rozhraní.
PROFINET
Programování PLC, HMI, vzdálené I/O a průmyslový Ethernet.
PROFIBUS DP
Starší, ale stále velmi rozšířená průmyslová sběrnice.
Typy napájení a vstupů/výstupů
| Označení | Napájení CPU | Vstupy | Výstupy | Poznámka |
|---|---|---|---|---|
| DC/DC/DC | 24 V DC | 24 V DC | Tranzistorové | Nejběžnější varianta pro moderní stroje. |
| DC/DC/Rly | 24 V DC | 24 V DC | Reléové | Spínání AC i DC zátěží. |
| AC/DC/Rly | 120–230 V AC | 24 V DC | Reléové | Časté v budovách a jednodušších aplikacích. |
Nejběžnější písmena v názvech CPU
F
Fail-SafeBezpečnostní PLC pro SIL a PL aplikace.
T
TechnologyMotion Control, synchronizace os a servo aplikace.
C
CompactVestavěné digitální a analogové vstupy/výstupy.
R / H
RedundanceDvě CPU zajišťují vysokou dostupnost systému.
Jak poznat Safety PLC na první pohled?
Objednací čísla Siemens
Kromě názvu CPU se často používají také objednací čísla. Například:
6ES7 = SIMATIC PLC
517 = CPU 1517
další znaky určují variantu hardware, paměť, firmware a provedení.
Při nákupu náhradních dílů nebo hledání dokumentace je objednací číslo často důležitější než samotný název CPU.
Přehled řad PLC CPU Siemens
Tabulka níže schválně spojuje současné i starší řady, aby bylo jasné, co je vhodné pro nové projekty a co je důležité znát kvůli servisu, diagnostice a migracím.
| Řada | Zařazení | Typické použití | Co je dobré vědět | Oficiální zdroj Siemens |
|---|---|---|---|---|
|
SIMATIC LOGO!
aktuální
|
Logický modul / mikroautomatizace | Jednoduché stroje, budovy, světla, ventilace, malé rozvaděče | Není to klasické modulární PLC jako S7. Výborné pro malé úlohy a první seznámení s logikou řízení. | Produkt LOGO! Soft Comfort |
|
SIMATIC S7-1200 / S7-1200 G2
aktuální
|
Kompaktní PLC pro basic automation | Malé a střední stroje, skidy, čerpací systémy, technologie s menším počtem os | G2 přidává vyšší výkon, motion, safety, NFC a Web API. Pozor: G2 není HW kompatibilní s původní generací S7-1200. | S7-1200 G2 |
|
SIMATIC S7-1500
aktuální
|
Výkonné modulární PLC | Moderní stroje, větší linky, náročnější logika, komunikace, diagnostika | Hlavní současná platforma Siemens pro běžnou strojní automatizaci. Silné stránky: modularita, diagnostika, TIA integrace, OPC UA, webové funkce. | Produkt |
|
S7-1500T / F / R-H
specializované
|
Varianty S7-1500 | Motion control, Safety, redundantní a vysoce dostupné systémy |
T = rozšířený motion control; F = fail-safe logika; R/H = redundance a vysoká dostupnost pro kritické provozy. |
S7-1500 S7-1500 R/H |
|
ET 200SP CPU / Open Controller / ET 200pro CPU
specializované
|
Distribuované řadiče | Decentralizované stroje, sériové stroje, malé rozvaděče, řízení přímo na stroji | Vezmou výkon a filozofii S7-1500 a spojí ji s kompaktní formou ET 200. Open Controller kombinuje controller + PC aplikace + centrální I/O. | Distributed Controllers ET 200SP Open Controller |
|
SIMATIC S7-1500S
software controller
|
PLC jako software na IPC | PC-based automation, aplikace kombinující PLC logiku a PC software | PLC běží na průmyslovém PC a podle Siemens pokračuje i při restartu nebo výpadku operačního systému. | Produkt |
|
SIMATIC S7-1500V
virtual PLC
|
Virtualizované PLC | Software-defined automation, virtualizace linek, centralizovaná správa přes Industrial Edge | Hardware-independent controller nasazovaný jako Edge aplikace. Důležité téma pro budoucí směr portfolia. | Produkt Industrial Edge |
|
SIMATIC S7-300
legacy
|
Starší modulární PLC | Velmi časté ve starších strojích a provozech, servis a migrace | Siemens uvádí family availability do roku 2033, ale nové projekty už je vhodné směřovat na S7-1500. U komponent běží phase-out milníky. | Produkt Lifecycle |
|
SIMATIC S7-400 / S7-410
procesní / servis
|
Procesní a data-intensive kontrolery | PCS 7, energetika, chemie, hutě, dlouhodobé provozy | Pořád velmi důležité ve process automation. Siemens je stále prezentuje jako dlouhodobě relevantní backbone procesního řízení. | Produkt |
|
SIMATIC S7-200
historické
|
Starší kompaktní PLC | Servis starých zařízení, převody a migrace | Pro novou výstavbu už ne. Důležité hlavně tam, kde je nutné otevřít starou instalaci nebo projekt. | Phase-out System manual |
|
SIMATIC S5
historické
|
Velmi stará platforma | Muzejní kusy, velmi staré linky, migrace S5 → S7 | Znát hlavně kvůli historii a přechodům na novější systémy. Není to platforma pro nové řešení. | Lifecycle end Migration guide |
Přehled navazujících ostrovních I/O systémů ET 200
Siemens sdružuje vzdálené a modulární periferie hlavně pod rodinu ET 200. Rozdíl mezi jednotlivými systémy je hlavně v tom, kam se montují, jaké mají krytí a pro jaký typ aplikace jsou optimalizované.
| Řada ET 200 | Krytí / umístění | Kdy se hodí | Hlavní poznámka | Oficiální zdroj Siemens |
|---|---|---|---|---|
| ET 200MP | IP20 / rozvaděč | Výkonné centralizované I/O, S7-1500, vysoká hustota kanálů | „Perfektní I/O systém“ pro distribuované I/O k S7-1500, rychlý backplane bus, diagnostika a TIA integrace. | Produkt |
| ET 200SP | IP20 / kompaktní rozvaděč | Nejběžnější moderní vzdálené I/O pro stroje a linky | Kompaktní systém s širokou nabídkou modulů, safety, Multi Hot Swapping a MultiFieldBus variantami. | Produkt Manual collection |
| ET 200SP HA | IP20 / process cabinet | Vysoce dostupné procesní periferie | PROFINET redundance, I/O redundance, robustnost pro procesní automatizaci. | Produkt Brožura |
| ET 200iSP | IP30 / Ex zóny | Explosion-hazard areas, process signals přímo v zóně 1/21 | Intrinsically safe a fail-safe I/O moduly, vysoká dostupnost, nerezové skříně volitelně. | Produkt Support |
| ET 200pro | IP65/66/67 / přímo na stroj | Decentralizace mimo rozvaděč, pohyblivé části linky, dopravníky, on-machine automation | Modulární robustní systém. Kromě I/O umí i CPU, motor startery a další drive-related komponenty. | Produkt Distributed CPU |
| ET 200AL | IP65/67 / malá a pohyblivá montážní místa | Kompaktní stroje, pohyblivé části zařízení, malé instalační prostory | Lehký „outside-cabinet“ systém, typicky tam, kde je ET 200pro zbytečně robustní a ET 200SP už vyžaduje rozvaděč. | Produkt System manual |
| ET 200eco PN | IP65/67 / kovové blokové I/O | Drsné podmínky, venkovní použití, vibrace, prach, olej, vlhkost | Robustní block I/O, kovové pouzdro, montáž přímo na stroj. Velmi vhodné do těžšího provozu. | Produkt Operating instructions |
| ET 200BL | IP20 / cost-optimized | Cenově citlivé Profinet aplikace, modulární stroje, jednodušší distribuovaná automatizace | Novější „BaseLine“ periphery system. Dává smysl tam, kde je potřeba udržet rozumný poměr cena / funkce. | Produkt Support |
| ET 200clean | IP69K / hygienický design | Potravinářství, farmacie, obaly, mytí, chemicky agresivní čištění | 360° cleanable povrch a chemická odolnost. Významná novější speciální řada pro hygienické provozy. | Produkt System manual |
| ET 200M | IP20 / starší S7-300 periferie | Servis a migrace starších linek | Historicky velmi častá periferie navázaná na S7-300. Dnes především servisní téma. | Lifecycle Operating instructions |
| ET 200S | IP20 / starší modulární vzdálené I/O | Servis, retrofit, náhrady ve starších instalacích | Důležité znát kvůli starším projektům, ale ne jako směr pro novou výstavbu. | Phase-out Operating instructions |
Přehled HMI a vizualizačních platforem Siemens
Siemens HMI dává velký smysl rozdělit na starší klasické panely a na současnou Unified generaci. Pro běžnou strojní automatizaci jsou nejdůležitější Basic, Comfort, Unified Comfort a WinCC Unified PC.
Basic Panels 2nd Generation
Entry-level panely pro jednoduché HMI úlohy na úrovni stroje. Dávají smysl tam, kde je požadavek hlavně na cenu a základní obsluhu.
Comfort Panels
Panely pro složitější HMI úlohy s vyšším výkonem, více variantami a širšími možnostmi nasazení.
Unified Basic Panels
Novější generace entry-level HMI v rámci Unified světa. Vhodné tam, kde chceš modernější vzhled a směr do budoucna, ale stále rozumnou cenu.
Unified Comfort Panels
Současná high-end panelová platforma Siemens. U vhodných projektů je to dnes nejlogičtější volba místo klasických Comfort Panelů.
Mobile Panels
Mobilní HMI pro pracoviště, kde obsluha potřebuje pohyb po stroji nebo lince. Typicky high-end nasazení a bezpečná obsluha.
WinCC Unified PC Runtime
Pro náročnější nebo centralizovanou vizualizaci. Otevřenější svět než panely, vhodnější pro integraci dat a IT vazby.
Industrial Web Panels
Lehká možnost pro HTML5 kiosk obsluhu a distribuované HMI terminály.
Jak to číst v praxi
Jednoduchý stroj: Basic / Unified Basic
Standardní stroj: Comfort / Unified Comfort
Náročná vizualizace: WinCC Unified PC
Obsluha v pohybu: Mobile Panels
Přehled pohonů, servo systémů a řízení motorů
Aby se v nabídce dalo zorientovat i bez předchozí zkušenosti, je dobré rozlišovat: frekvenční měniče, servo / motion pohony a spouštění, ochranu a správu motorů.
Frekvenční měniče SINAMICS
| Řada | Zaměření | Kdy zvolit | Poznámka | Zdroj Siemens |
|---|---|---|---|---|
| SINAMICS V20 | Basic frequency converter | Jednoduché aplikace, rozpočet, základní řízení otáček | Krátké commissioning časy, jednoduché ovládání, základní a robustní řešení. | Produkt |
| SINAMICS G120C | Kompaktní standardní měnič | Univerzální stroje, pásy, čerpadla, ventilátory, mixéry, základní handling | Kompaktní provedení, integrované STO, podpora běžných průmyslových sběrnic, TIA integrace. | Produkt |
| SINAMICS G120 | Modulární univerzální měnič | Širší rozsah aplikací, když chceš flexibilitu a modulárnost | Silná a rozšířená klasika Siemens portfolia pro speed-controlled osy. | Produkt |
| SINAMICS G120X | Infrastruktura / pumpy / ventilátory / HVAC | Voda, VZT, čerpání, ventilace, kompresory | Specifické funkce pro water & wastewater a HVAC, vysoká účinnost a specializace na „elementární“ aplikace. | Produkt |
| SINAMICS G220 | Novější high-performance VFD | Moderní univerzální aplikace, digitalizace, vyšší požadavky na bezpečnost a harmonické | Novější platforma s Clean Power, širší bezpečností, edge/cloud směřováním a silnou orientací do budoucna. | Produkt |
Servo a motion control pohony
| Řada | Zaměření | Kdy zvolit | Poznámka | Zdroj Siemens |
|---|---|---|---|---|
| SINAMICS V90 | Basic servo systém | Polohování, dopravníky, navíjení, jednodušší motion úkoly | Dobrá volba pro cenově rozumné servo aplikace. Dost běžné ve strojích s menší dynamikou. | Produkt |
| SINAMICS S210 | Kompaktní servo drive system | Packaging, handling, dynamické osy, přesnější motion | Servo drive + servomotor, dobrý kompromis mezi jednoduchostí a výkonem. | Produkt |
| SINAMICS S120 | High-performance motion control | Víceosé aplikace, synchronizace, náročné motion stroje | Modulární a velmi výkonný systém pro precizní motion control, často v kombinaci se S7-1500T. | Produkt |
Spouštění, ochrana a správa motorů
| Řada | Co řeší | Kdy dává smysl | Poznámka | Zdroj Siemens |
|---|---|---|---|---|
| SIMOCODE pro | Motor management | Konstantní motory, transparentní diagnostika, ochrana a prediktivní údržba | Monitoruje, chrání a řídí motory s konstantní rychlostí. Vhodné tam, kde měnič není potřeba, ale chceš chytrou správu motoru. | Produkt |
| SIRIUS 3RW soft starters | Soft start / soft stop | Když nechceš měnič, ale potřebuješ jemný rozběh a doběh třífázového motoru | Řeší mechanické rázy a poklesy napětí při startu. Logická alternativa ke klasickým rozběhovým metodám. | Produkt |
| ET 200pro motor starters | On-machine cabinetless motor starter | Decentralizované motory přímo na stroji, bez potřeby rozvaděče u motoru | IP65/67, diagnostika a integrace do ET 200pro světa. | Produkt |
| ET 200SP e-Starter | Elektronický starter motorů a zátěží | Moderní alternativy ke klasickému spouštění v ET 200SP | Plně elektronická ochrana, velmi rychlá reakce při zkratu a integrace přímo do ET 200SP/TIA světa. | Produkt |
Otevřít SINAMICS Startdrive
Další významná zařízení Siemens kolem PLC
Tohle jsou rodiny, které bych na přehledové stránce rozhodně neschoval. Nejsou to sice „PLC CPU“, ale v reálné automatizaci bez nich většinou neuděláš celý funkční systém.
SCALANCE
Průmyslové switche, routery, bezpečnostní appliance, WLAN a další síťové prvky pro OT komunikaci.
SITOP
24V zdroje, DC UPS, selektivita, decentralizované napájení a další prvky pro spolehlivé napájení automatizace.
SIMATIC Industrial Computing
Box PC, Rack PC, Panel PC, průmyslové monitory a software nástroje pro IPC svět.
Industrial Edge
Správa edge aplikací, virtual PLC / HMI, IT/OT integrace, analytika a software-defined směr portfolia.
SIMATIC Field PG
Rugged notebook pro commissioning a servis, předinstalovaný pro TIA práci a vybavený průmyslovými rozhraními.
SIRIUS Industrial Controls
Široká rodina průmyslového spínání, jištění, motor starterů, softstartérů, relé a dalších prvků rozvaděče.
MultiFieldBus
Důležité hlavně u novějších ET systémů pro flexibilnější použití jednoho hardware s různými protokoly.
SIMATIC Field PG a servisní svět
Praktická věc pro servisáka: přímý přístup ke kartám, průmyslovým portům a mobilnímu nasazení v terénu.
Doporučené kombinace pro typické projekty
Tahle část je užitečná hlavně pro nováčky. Pomáhá rychle pochopit, jaké rodiny spolu obvykle dávají smysl.
Malý stroj
CPU: S7-1200 G2
I/O: ET 200SP nebo vestavěné I/O CPU
HMI: Unified Basic / Basic Panel
Pohon: V20 nebo G120C
Standardní sériový stroj
CPU: S7-1500
I/O: ET 200SP / ET 200AL
HMI: Unified Comfort
Pohon: G120C / G120 / V90
Decentralizovaný stroj
CPU: ET 200SP CPU / Open Controller
I/O: ET 200AL / ET 200eco PN / ET 200pro
HMI: Unified Comfort nebo PC HMI
Pohon: G120C / G120 / ET 200pro motor starter
Motion a servo
CPU: S7-1500T
I/O: ET 200SP / ET 200MP
HMI: Unified Comfort / WinCC Unified PC
Pohon: S210 / S120 / V90
Procesní automatizace
CPU: S7-400 nebo S7-1500 R/H
I/O: ET 200SP HA / ET 200iSP
HMI: WinCC Unified PC / vyšší systémová vizualizace
Pohon: podle technologie, často G120X / G220 / soft starters
Oficiální zdroje Siemens
Pokud budeš stránku dále rozšiřovat, doporučuji držet se primárně těchto oficiálních zdrojů. Pro detailní parametry, objednací čísla a kompatibilitu vždy kontroluj přímo Siemens dokumentaci, ne jen marketingové přehledy.
Hlavní produktové přehledy
Engineering a konfigurace
Lifecycle a migrace
Další ekosystémové rodiny
