PROFIBUS
teorie, diagnostika i praktické tipy
Přehled principů, častých chyb a praktického postupu diagnostiky průmyslové sběrnice PROFIBUS DP. Text vychází z diagnostického podkladu k měřicímu kufříku, ale je přepracovaný, rozšířený a doplněný o poznámky z údržby a integrátorské praxe.
Autor: Jiří Holas · publikováno: 2026-06-14
PROFIBUS
V tomto textu naleznete základní informace o principech diagnostiky a monitorování průmyslových sítí typu PROFIBUS
PROFIBUS DP
(Decentralized Peripherals) slouží k připojení senzorů a akčních členů k řídícímu systému. Jedná se o nejčastěji nasazovaný typ sítě PROFIBUS. Datová propustnost je až 12 Mbit/s při použití kroucené dvojlinky (možné je také použití optických kabelů). Topologie sítí PROFIBUS DP je zpravidla liniová, i když existují speciální repeatery, které umožňují tvorbu odboček a složitějších topologií. Každý segment sítě PROFIBUS DP musí být ukončen terminátorem (resistorem, který zabraňuje odrazu signálu na konci vodiče). Komunikace je typu MASTER-SLAVE, což znamená, že komunikaci iniciuje zařízení MASTER (zpravidla PLC) a zařízení SLAVE odpovídají. Zařízení typu SLAVE mezi sebou přímo nekomunikují, komunikaci vždy musí zprostředkovat zařízení typu MASTER. Komunikace je typu HALF-DUPLEX, tzn. že v jednom okamžiku může probíhat komunikace na síti mezi MASTER a SLAVE pouze jedním směrem.
PROFIBUS PA
(Process Automation) používá rozšířenou normu Profibus DP a je určen pro řízení pomalých procesů zvláště ve výbušném prostředí (Ex-zóna 0 a 1), neboť odpovídá jiskrové bezpečnosti. Aby bylo možné síť využívat v tomto prostředí, je použita i speciální fyzická vrstva – proudová smyčka podle standardu IEC 1158-2 komunikující stálou rychlostí 31,25 Kibit/s.
Na úrovni fyzické vrstvy PROFIBUS se používají různé typy vedení, ale jednoznačně nejrozšířenější je RS 485. Maximální přenosová rychlost RS 485 je 12 Mbit/s. Zařízení jsou propojena sběrnicovou topologií pomocí kabelu typu A (stíněná kroucená dvojlinka). Na jeden segment sběrnice může být připojeno maximálně 32 zařízení, pomocí opakovačů (repeater) pak lze propojit až 126 zařízení. Pomocí převodníků je možné převádět elektrický signál na signál optický. Optické kabely jsou vhodné pro přenosy dat na větší vzdálenosti a nejsou ovlivněny EMC rušením.
Teoretický základ: PROFIBUS DP a PA
PROFIBUS je standardizovaná průmyslová sběrnice určená pro komunikaci mezi řídicím systémem a zařízeními v poli. V automatizační praxi se nejčastěji potkáme s variantami DP a PA.
| Oblast | PROFIBUS DP | PROFIBUS PA |
|---|---|---|
| Typické použití | Výrobní automatizace, decentralizované periferie, pohony, ventily, čidla a I/O. | Procesní automatizace, měření tlaku, průtoku, hladiny, teploty a zařízení v prostředí s požadavkem na jiskrovou bezpečnost. |
| Fyzická vrstva | Nejčastěji RS-485 po stíněné kroucené dvojlince, případně optika. | MBP – Manchester Bus Powered, tedy data a napájení po stejné dvoužilové lince. |
| Rychlost | Od 9,6 kbit/s do 12 Mbit/s podle délky, topologie a použitých prvků. | Pevně 31,25 kbit/s. |
| Diagnostický důraz | Kabeláž, konektory, odrazy, terminace, retry telegramy, kvalita signálu. | Stav přístrojů, napájení po sběrnici, segment couplery/linky, diagnostika zařízení v procesu. |
Fyzická vrstva: kabel, A/B vodiče, stínění a terminace
PROFIBUS DP používá diferenciální signalizaci. Informace není dána napětím jednoho vodiče vůči zemi, ale rozdílem mezi dvojicí vodičů. Díky tomu se část symetrického rušení odečte.
Se sítěmi typu PROFIBUS DP se v automatizační praxi setkáváme nejčastěji. Komunikace probíhá zpravidla kabeláží ve formě kroucené dvojlinky se stíněním (metalický oplet kabelu). Přenos signálu je realizován diferenciální (rozdílovou) signalizací. Nejedná se tedy o změnu napětí vůči společné zemi, ale o zaslání dvou signálů s opačnou polarizací dvěma samostatnými vodiči (A, B).
Výsledný signál = signál B minus signál A
Největší výhodou tohoto typu přenosu signálu je fakt, že jsou-li oba tyto vodiče rušeny symetricky (oba přibližně stejně), výsledný signál je čistý, neboť se obě rušení ve vodičích A a B navzájem odečetla.

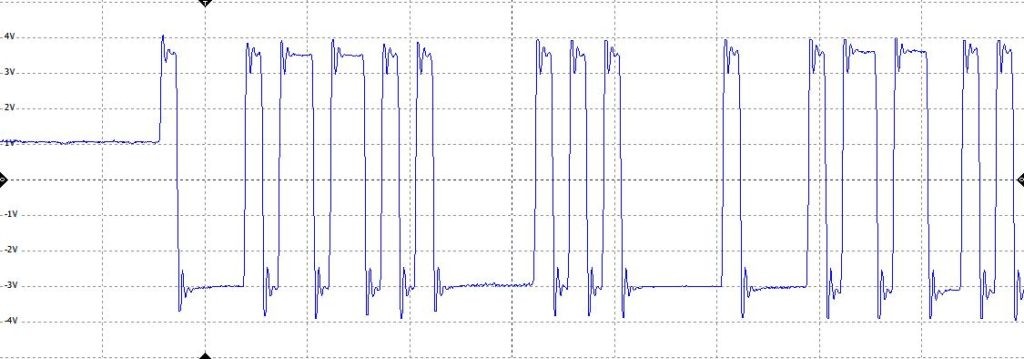

Rozdíl napětí mezi vodiči A a B by měl být minimálně 4V a maximálně 7V. Signál A a B je měřen vůči zemi (DGND). Rozdíl v amplitudách signálu A a B by neměl být větší než 0,5V. Klidová hladina napětí by měla být cca 1V.
Co hlídat
- Kabel typu A: stíněná kroucená dvojlinka určená pro PROFIBUS, ne „nějaký fialový kabel“.
- A/B polarita: přehození vodičů je banální, ale umí zastavit komunikaci celé větve.
- Stínění: musí být připojeno nízkoimpedančně a mechanicky spolehlivě, ideálně 360° kontaktem tam, kde to provedení dovolí.
- Terminace: aktivní pouze na začátku a konci segmentu. Ne uprostřed, ne na každém konektoru.
- Odbočky: zejména při vyšších rychlostech jsou dlouhé odbočky zdrojem odrazů a zákmitů.
Nejčastější příčiny závad
Původní podklad správně mířil hlavně na instalaci, kabeláž, konektory a terminaci. Níže je webově přehlednější rozdělení pro rychlou orientaci při zásahu.
Fyzická vrstva a instalace
- přerušený nebo mechanicky poškozený kabel
- zkrat vodičů A/B nebo zkrat na stínění
- ulomený, špatně zapojený nebo povolený konektor
- přehozené vodiče A/B
- nevhodný kabel nebo nedodržené minimální/maximum délky
- nevhodná topologie, dlouhé odbočky, prázdné konektory
Terminace a segmentace
- chybějící terminátor na konci segmentu
- více aktivních terminátorů v jednom segmentu
- terminátor bez napájení po vypnutí krajního zařízení
- nevhodně umístěný repeater nebo chybně rozdělené segmenty
EMC a uzemnění
- špatně připojené stínění kabelu
- vedení sběrnice souběžně se silovými kabely nebo kabely měničů
- rozdílné potenciály mezi rozvaděči
- rušivé proudy ve stínění
Konfigurace a logika sítě
- duplicitní nebo chybná adresa stanice
- nesoulad GSD souboru, konfigurace modulu nebo parametrů
- nekompatibilní firmware nebo změna po zásahu
- nevhodně nastavená komunikační rychlost nebo cyklus sběrnice
Příčiny deformací/zkreslení průběhu signálu
Příliš dlouhé kabely deformují náběžnou hranu signálu tak, že se zaoblí. Pro funkční přenos signálu je nutné zajistit aby plná amplituda (výška) signálu naběhla nejpozději do poloviny časového úseku daného signálu.
Zkreslení náběžné hrany PROFIBUS signálu
Odbočky/odpojená zařízení (prázdné konektory)
Pokud jsou v PROFIBUS segmentu přítomny odbočky/prázdné konektory, může docházet ke zkreslení signálu (zákmit) a to zejména při vyšších přenosových rychlostech (3 Mbit/s a více). Pro zachování kvality komunikace by zákmit neměl být větší než 0,5V.
Zákmit PROFIBUS signálu způsobený odbočkou
Chyby ukončení segmentu (PROFIBUS terminator)
Každý segment sítě PROFIBUS musí být na svém počátku a konci správně ukončen ukončovacím členem (terminator). Ukončovací člen by měl být součástí PROFIBUS konektoru, nebo integrován do PROFIBUS zařízení (např. repeateru).
V principu existují dva typy problémů způsobených ukončovacími členy segmentů sítě PROFIBUS:
A) Na konci segmentu je více aktivních ukončovacích členů
V tomto případě dojde k odrazu cca 1/3 signálu a jeho otočení o 180°. Tento odražený signál pak putuje kabelem zpět a může dojít k jeho interakci s dalším signálem (telegramem). Podle posunu fáze v jaké se signály setkají, dojde k sečtení nebo k odečtení amplitudy signálu.
Na konci segmentu je více aktivních ukončovacích členů
B) Na konci segmentu chybí/není funkční ukončovací člen
V tomto případě dojde k odrazu cca 1/3 signálu a jeho otočení o 180°. Tento odražený signál pak putuje kabelem zpět a může dojít k jeho interakci s dalším signálem (telegramem). Podle posunu fáze v jaké se signály setkají, dojde k sečtení nebo k odečtení amplitudy signálu.

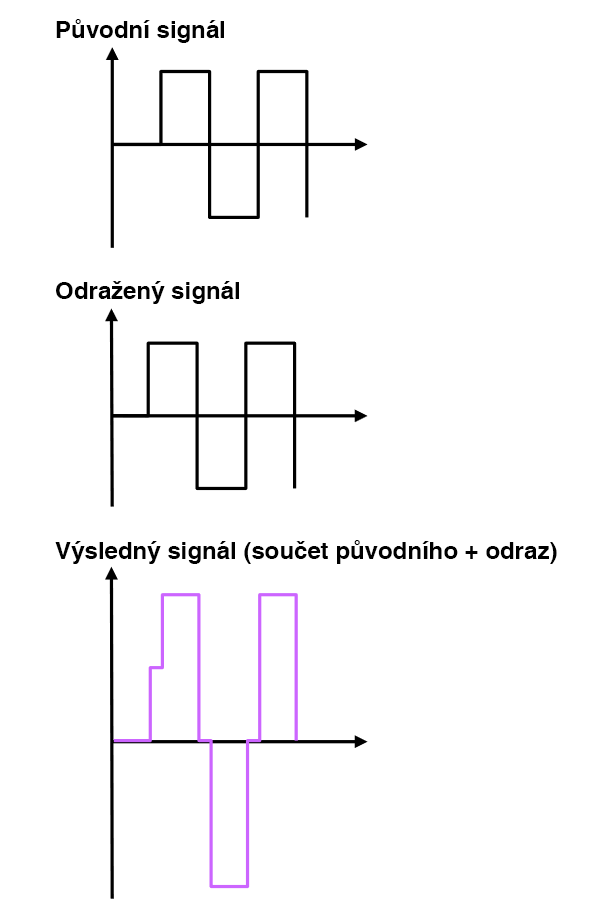

Na konci segmentu chybí/není funkční ukončovací člen
Chyby v připojení stínění a EMC rušení PROFIBUS komunikace
Význam problémů se zarušením komunikačních linek v průmyslovém prostředí s postupující dobou neustále roste. Problematika EMC rušení je velmi složitá, nicméně při dodržení základních pravidel instalace kabeláže PROFINET, je možné mnohým potížím předejít.
Nejjednodušším způsobem jak omezit EMC rušení je správné zapojení stínění komunikačních kabelů. Principem je spojení stínícího opletu PROFIBUS kabeláže s funkčním uzemněním.

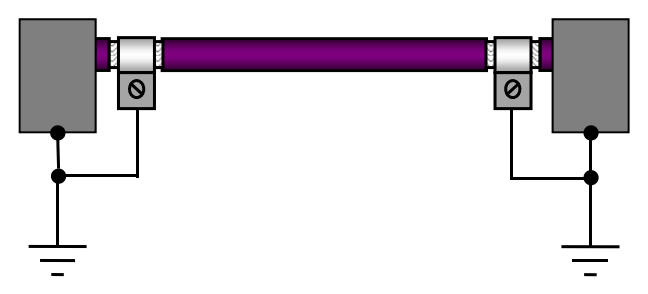

Princip vodivého připojení stínění u každého PROFIBUS zařízení
Důležité je aby odizolování PROFINET kabelu a připojení jeho stínění k zemi bylo prováděno funkčně a důsledně v každém rozvaděči.

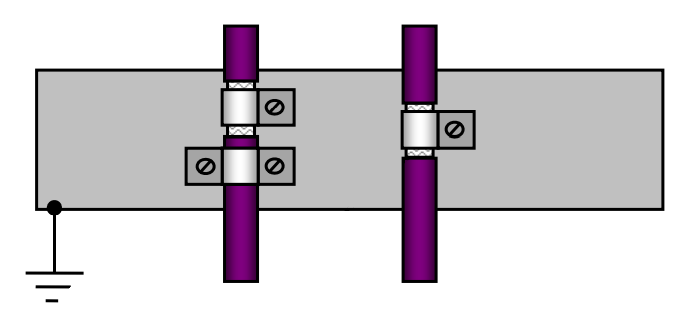

Vodivé připojení stínění k zemnící liště v rozvaděči
Při instalaci PROFIBUS zařízení v lokalitě s předpokladem vysokého výskytu EMC rušení je dobré si uvědomit, že zde existuje možnost vedení PROFIBUS sítě kabely, které jsou proti EMC rušení zcela odolné: optickými kabely.

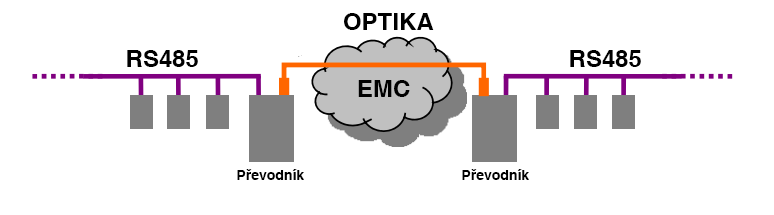

Převedení metalické PROFIBUS kabeláže na optickou v oblasti silného zarušení
Využití optické kabeláže je vhodné také pro propojení dvou lokalit s rozdílným elektrickým potenciálem. Při propojení pomocí optické kabeláže jsou totiž obě lokality galvanicky odděleny.

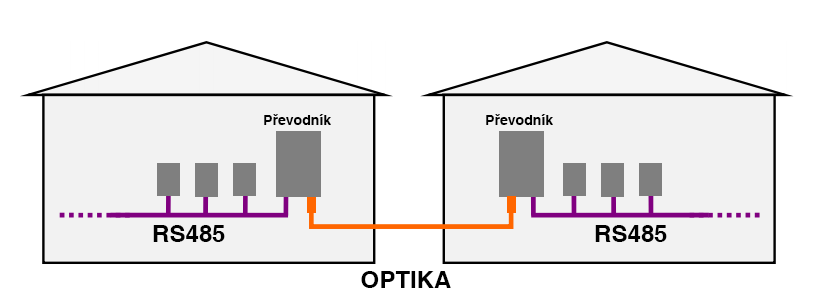

Oddělení lokalit s rozdílným elektrickým potenciálem pomocí optické kabeláže
Jak připravit a jak postupovat při diagnostice problémů v sítích PROFIBUS
Poruchám průmyslových komunikačních sítí se nedá vždy zcela zabránit. Kabeláž stárne, konektory jsou vystaveny vibracím, zásahům údržby i mechanickému poškození a v provozu se mohou postupně měnit i podmínky z hlediska EMC rušení. Lze se ale připravit tak, aby případná diagnostika a následná oprava zabraly co nejméně času. Jedním ze základních předpokladů je mít na síti PROFIBUS vhodně navržené a dostupné přípojné nebo měřicí body. Ty umožní připojit diagnostický přístroj bez zbytečného rozpojování komunikace, bez hledání vhodného místa v rozvaděči a bez rizika, že samotným měřením vznikne další závada. Ideální je, pokud jsou měřicí body dostupné minimálně na začátku a na konci každého segmentu, případně také v místech za repeaterem, optickým převodníkem nebo u technologicky důležitých částí linky. Díky tomu lze rychleji určit, zda je problém v celé síti, pouze v jednom segmentu, v konkrétní části kabeláže, v konektoru, terminaci nebo v některém zařízení.
Přípojné/měřící body
Pro funkční diagnostiku sítě profibus je nutné zajistit přípojné/měřící body pro připojení diagnostických nástrojů. Tyto přípojné body by měly být k dispozici na začátku a na konci každého PROFIBUS segmentu.

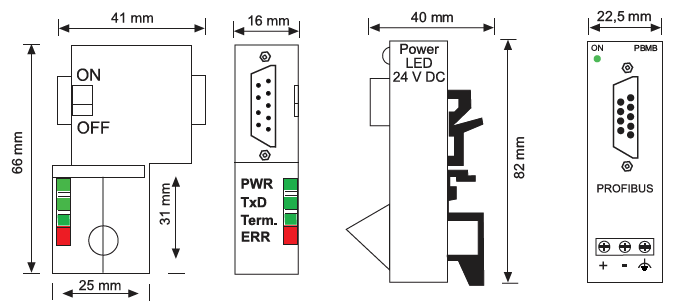

Konektor s přípojným bodem

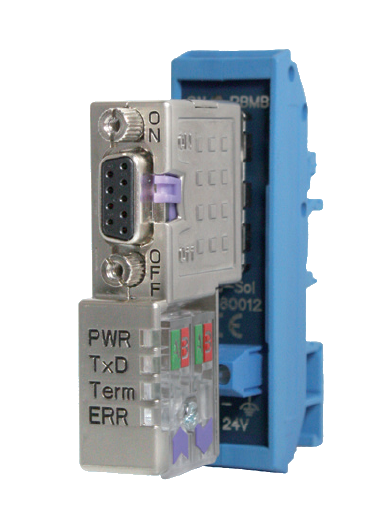

Konektor s přípojným bodem

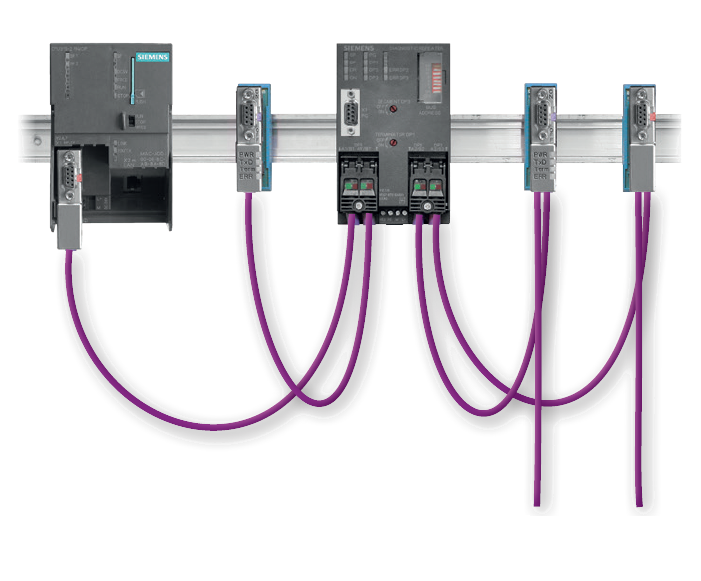

Reálné provedení přípojného / diagnostického bodu
Diagnostický checklist
Checklist je seřazený tak, aby se nejdříve vyloučily závady, které jsou časté, rychle ověřitelné a mají velký dopad na dostupnost celé sítě.
Zastavte nebezpečný pohyb, ověřte LOTO nebo místní servisní režim, nezhoršujte stav náhodným odpojováním stanic.
Zapište čas, stanici, hlášení PLC/HMI, četnost výpadku a poslední zásah na zařízení. Bez času a symptomu se závada špatně hledá.
LED stanic, napájení, konektory, kabelové trasy, mechanické namáhání, dotažení a odlehčení tahu.
Na segmentu mají být aktivní právě dva terminátory: jeden na začátku a jeden na konci. Ověřte také, že jsou napájené.
Zkontrolujte kontinuitu vodičů A/B, zkrat, přerušení stínění, kvalitu připojení stínění a trasu vůči silovým kabelům.
Ověřte délku segmentů, odbočky, repeatery, prázdné konektory a reálné zapojení proti dokumentaci.
Zkontrolujte adresy, GSD, konfiguraci stanice, stav modulu, diagnostické buffery PLC a statistiku telegramů.
Použijte analyzátor PROFIBUS pro kvalitu signálu, retry telegramy, ztracené telegramy, amplitudu, odrazy a topologii.
Proměřte kabel délkově a impedančně, ověřte A/B, stínění, zkrat, terminaci a odrazy.
Po zásahu proveďte test běhu, export logu, uložte fotku nebo poznámku a popište skutečnou příčinu.
Poznámka z praxe
Jedna z mých zkušeností s diagnostikou PROFIBUSu z minulé praxe mi připomněla, že ne každá závada v průmyslové komunikaci musí být složitý problém v nastavení, PLC programu nebo diagnostickém nástroji. Při hledání poruchy se tehdy kolega delší dobu trápil s komunikací a k dispozici sice byl diagnostický kufřík, ale dokumentace k jeho použití nebyla příliš přehledná.
Nakonec pomohla obyčejná vizuální kontrola technologie. V jedné stanici byl mechanicky poškozený rozvaděč a při prohlížení škod jsem si všiml uraženého PROFIBUS konektoru. Tato zkušenost dobře ukazuje, že před hlubší diagnostikou má smysl ověřit základní fyzické věci: stav konektorů, kabelů, stínění, terminace, napájení ukončovacích členů a mechanické poškození v okolí zařízení.
Rychlá interpretace symptomů
Tato tabulka není náhrada měření, ale pomáhá rozhodnout, kam se podívat nejdříve.
| Symptom | Pravděpodobné směry hledání |
|---|---|
| Občasný výpadek jedné stanice | konektor, kabel u pohyblivé části, napájení stanice, lokální rušení, vadná adresa nebo modul |
| Výpadek více stanic za sebou | přerušení kabelu před první postiženou stanicí, chybné napájení terminace, závada repeateru |
| Chyby po vypnutí krajního zařízení | terminátor je napájen z vypnuté stanice; segment ztrácí správné zakončení |
| Chyby hlavně při rozběhu motorů/měničů | EMC rušení, špatná separace kabelů, proudy ve stínění, rozdílné potenciály |
| Síť funguje po snížení rychlosti | hraniční fyzická vrstva: délka kabelu, odbočky, odrazy, stárnoucí kabeláž nebo nekvalitní konektory |
| Stanice nejde připojit po výměně | adresa, GSD, parametrizace, verze zařízení, přehozené A/B, neaktivní terminace |
Poznámky z praxe
Moje vlastní zkušenost s PROFIBUS diagnostikou zatím není rozsáhlá. Právě proto zde nechci vytvářet dojem, že jsem osobně prošel desítky složitých případů. Zkušenosti, které mám, ale dobře zapadají do toho, co se u PROFIBUS v praxi řeší nejčastěji.
Ulomený konektor
Typická mechanická závada. I když je protokol digitální, problém se často projeví jako zdánlivě „náhodná“ komunikační chyba, výpadek stanice nebo zhoršená kvalita signálu. Důležité je neřešit jen samotný konektor, ale i odlehčení tahu kabelu, trasu kabelu a možnost opakovaného namáhání.
Přestřižený kabel
Hrubá fyzická závada, která se hledá snadno, pokud je úplná. Horší je částečné poškození, narušení stínění nebo vodiče, který se rozpojuje jen při pohybu. Po opravě dává smysl proměřit nejen kontinuitu, ale i kvalitu segmentu.
Šablona pro další poznámky
| Pole | Co zapisovat |
|---|---|
| Symptom | Co přesně se dělo, jak často a za jakých podmínek. |
| Adresa/stanice | Adresa PROFIBUS stanice, název zařízení, segment, rozvaděč. |
| Fyzická kontrola | Kabel, konektor, stínění, terminace, napájení, okolní rušení. |
| Měření | Naměřená kvalita signálu, telegramy, retry, délka kabelu, impedance, odrazy. |
| Skutečná příčina | Ne odhad, ale potvrzená příčina po opravě. |
| Oprava a ověření | Co bylo změněno a jak bylo potvrzeno, že závada zmizela. |
Dlouhodobý monitoring a prediktivní údržba
U důležitých linek není ideální čekat na výpadek. Pokud je PROFIBUS součástí kritické výroby, dává smysl pravidelně měřit nebo trvale sledovat kvalitu komunikace.
Baseline
Udělejte měření v době, kdy síť funguje správně. Bez referenčního stavu se těžko pozná, zda je nové měření dobré nebo už jen „ještě funkční“.
Trend
Sledujte zhoršování kvality signálu, počty opakovaných telegramů, výpadky stanic a chyby po zásazích do rozvaděče.
Dokumentace
Po každém zásahu uložte topologii, měření, fotku konektoru a informaci o změně. Při další poruše tím ušetříte čas.
