Network 1
Start, Stop a paměť provozního stavu
Blok SR uchovává požadavek na chod. Start nastaví stav systému, Stop jej zruší a logika voliče režimů zabrání pokračování v chodu v neplatné kombinaci ovládání.
Ukázkový projekt
Co simulace předvádí
Ovládací panel umožňuje volbu režimu Manual, Auto nebo Stop. Tlačítka Start, Stop a Reset řídí běh cyklu, potenciometrem se nastavuje požadovaná hodnota a dva displeje zobrazují žádanou a skutečnou hodnotu nádrže. Ve videu je funkce ověřena při několika různých nastaveních.
Video bez komentáře
Praktická ukázka ve Factory I/O
Video se soustředí na chování simulace. V případě zájmu lze připravit komentovanou verzi s rozborem jednotlivých sítí, adresace i propojení Factory I/O se simulovaným PLC.
Struktura programu
Jak funguje PLC logika
Program je rozdělen do krátkých sítí s jasnou odpovědností. To usnadňuje diagnostiku, online sledování i pozdější rozšíření o alarmy, hysterezi, časové dohledy nebo plnohodnotný regulátor.

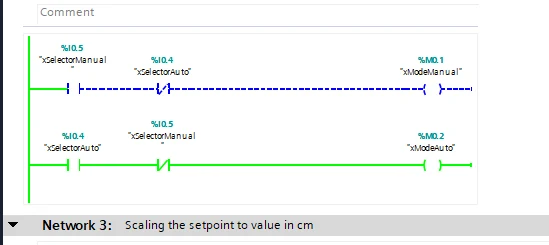

Network 2
Volba režimu Manual a Auto
Vstupy z přepínače vytvářejí interní bity pro ruční a automatický režim. Vzájemné blokování omezuje souběžnou aktivaci obou režimů a zpřehledňuje navazující logiku.

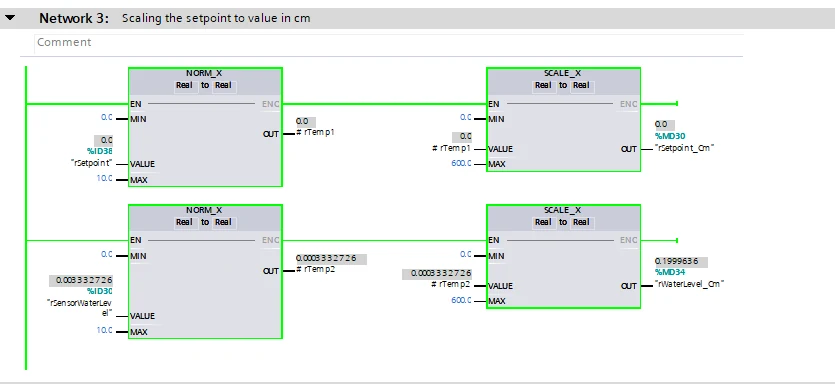

Network 3
Normalizace a škálování analogových hodnot
NORM_X převádí vstupní hodnotu do normalizovaného rozsahu a SCALE_X ji přepočítává na technické jednotky 0 až 600. Stejný postup je použit pro žádanou hodnotu i signál snímače skutečné hladiny.

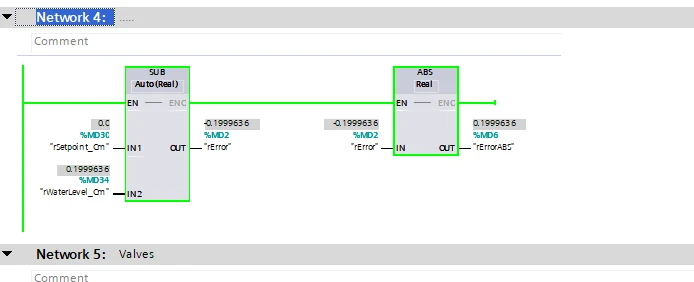

Network 4
Výpočet regulační odchylky
Od požadované hodnoty se odečte aktuální hodnota. Znaménko chyby určuje směr zásahu – napouštění nebo vypouštění – a absolutní hodnota určuje jeho velikost.

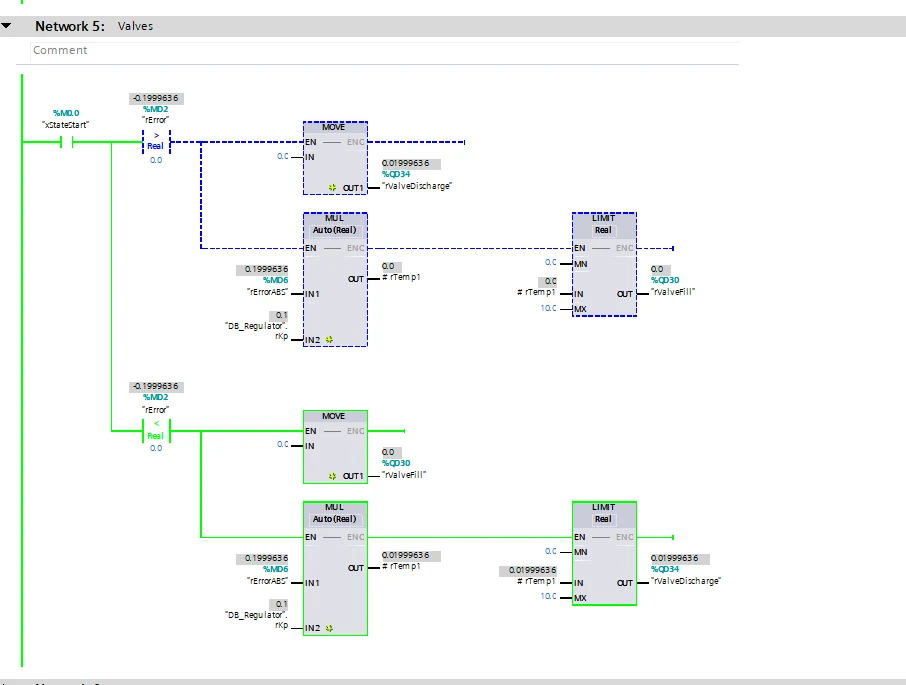

Network 5
Proporcionální řízení ventilů
Kladná odchylka otevírá plnicí ventil, záporná vypouštěcí ventil. Velikost odchylky je násobena koeficientem Kp a LIMIT omezuje výstup na povolený rozsah. Ventil opačného směru je vždy vynulován.
Jde o názorné proporcionální řízení. Pro reálný proces by bylo vhodné doplnit hysterezi nebo mrtvou zónu, časové dohledy, diagnostiku snímače a podle dynamiky procesu případně PI/PID regulaci.

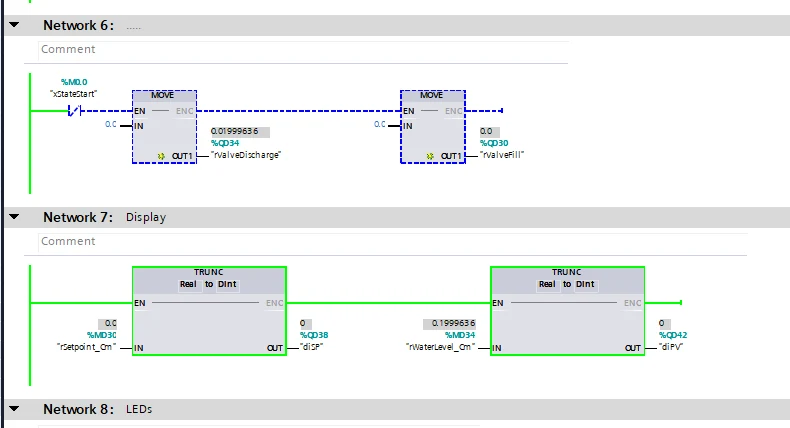

Networks 6–7
Nulování výstupů a hodnoty pro displej
Pokud systém neběží, jsou oba analogové výstupy ventilů vynulovány. Hodnoty typu REAL se pro jednoduché zobrazení převádějí pomocí TRUNC na celočíselný formát pro displeje.
Networks 8–9
Signalizace stavů a komunikace se simulací
Poslední část programu ovládá kontrolky Start, Stop, Ready a signalizaci aktivního režimu. Samostatný komunikační blok zajišťuje výměnu vstupů a výstupů mezi PLC programem a Factory I/O.
Projektové soubory
Stažení ukázkového projektu
Zde si můžete stáhnout scénu pro Factory I/O a archiv PLC projektu vytvořeného v Siemens TIA Portal V16.
KOMPLETNÍ BALÍČEK • ZIP
Stáhnout celý projekt
PLC program i Factory I/O scéna
Kompletní ukázkový projekt obsahující archiv programu pro Siemens TIA Portal V16, scénu vodní nádrže pro Factory I/O a stručné informace k použití.
S7-LAD-P1-EN_VodniNadrz.zap16
S7-LAD-P1-EN_VodniNadrz.factoryio
FACTORY I/O
Stáhnout Factory I/O projekt
Simulace vodní nádrže
Virtuální scéna obsahující nádrž, ventily, snímač hladiny a ovládací panel.
TIA PORTAL V16
Stáhnout TIA Portal projekt
PLC program v LAD
Archiv projektu s logikou režimů, škálováním analogových hodnot a řízením ventilů.
Projekt TIA Portal vyžaduje kompatibilní verzi TIA Portal V16. Pro spuštění virtuální scény je potřeba Factory I/O.
Od výuky k praxi
Proč má simulace v automatizaci smysl
Přínos simulace nekončí u prvních PLC programů. Podle detailu modelu může sloužit od bezpečného výukového prostředí až po virtuální commissioning a ověřování koncepce budoucího stroje nebo výrobního toku.
Učení bez rizika
Okamžitě je vidět, jak změna kontaktu, časovače nebo analogového výstupu ovlivní proces. Chyby nepoškodí stroj, materiál ani obsluhu.
Testování PLC logiky
Před připojením skutečné technologie lze ověřit sekvence, blokace, mezní stavy, alarmy, reakce na poruchy i návrat po restartu.
Virtuální commissioning
Propojením modelu zařízení se skutečným nebo simulovaným PLC lze validovat souhru mechaniky, elektrotechniky a řídicího programu před dokončením stroje.
Optimalizace procesu
Model pomáhá porovnat různé sekvence, rychlosti, velikosti zásobníků nebo způsob řízení a hledat čekání či úzká místa.
Pohyb materiálu a layout
Simulace dopravníků, zásobníků, robotů a manipulačních uzlů umožňuje ověřit tok materiálu, buffery nebo kolizní situace.
Opakovatelné testy
Stejný scénář lze spustit po každé změně programu a ověřit, že nová funkce nenarušila dříve odladěnou část stroje.
Začít lze bez fyzického PLC
Výhoda pro samostudium
Factory I/O lze propojit se S7-PLCSIM a řídit jej programem z TIA Portal. Začátečník tak získá PLC, vstupy, výstupy a virtuální technologii v jednom počítači. Zkušební licence dovolují sestavu nejprve vyzkoušet bez nákupu kompletního hardwaru a trvalých licencí.
Délka a podmínky trial licencí se mohou měnit. Před instalací je vhodné ověřit aktuální podmínky přímo u výrobců.
Důležitá hranice
Simulace nenahrazuje finální ověření
Výsledek je jen tak přesný jako vytvořený model. Jednoduchá scéna nemusí zachytit dynamiku pohonů, mechanické vůle, zpoždění sítí, chování snímačů, bezpečnostní funkce ani všechny poruchové stavy. Reálné uvedení do provozu a validace bezpečnosti proto zůstávají nezbytné.
Další obsah
Má smysl pokračovat komentovaným videem?
Mohu připravit podrobnější rozbor programu, ukázku propojení Factory I/O se S7-PLCSIM, diagnostiku online nebo další praktické téma z PLC, průmyslové automatizace a domácí PLC dílny.
