Siemens TIA Portál a jeho doprovodné programy a správa licencí

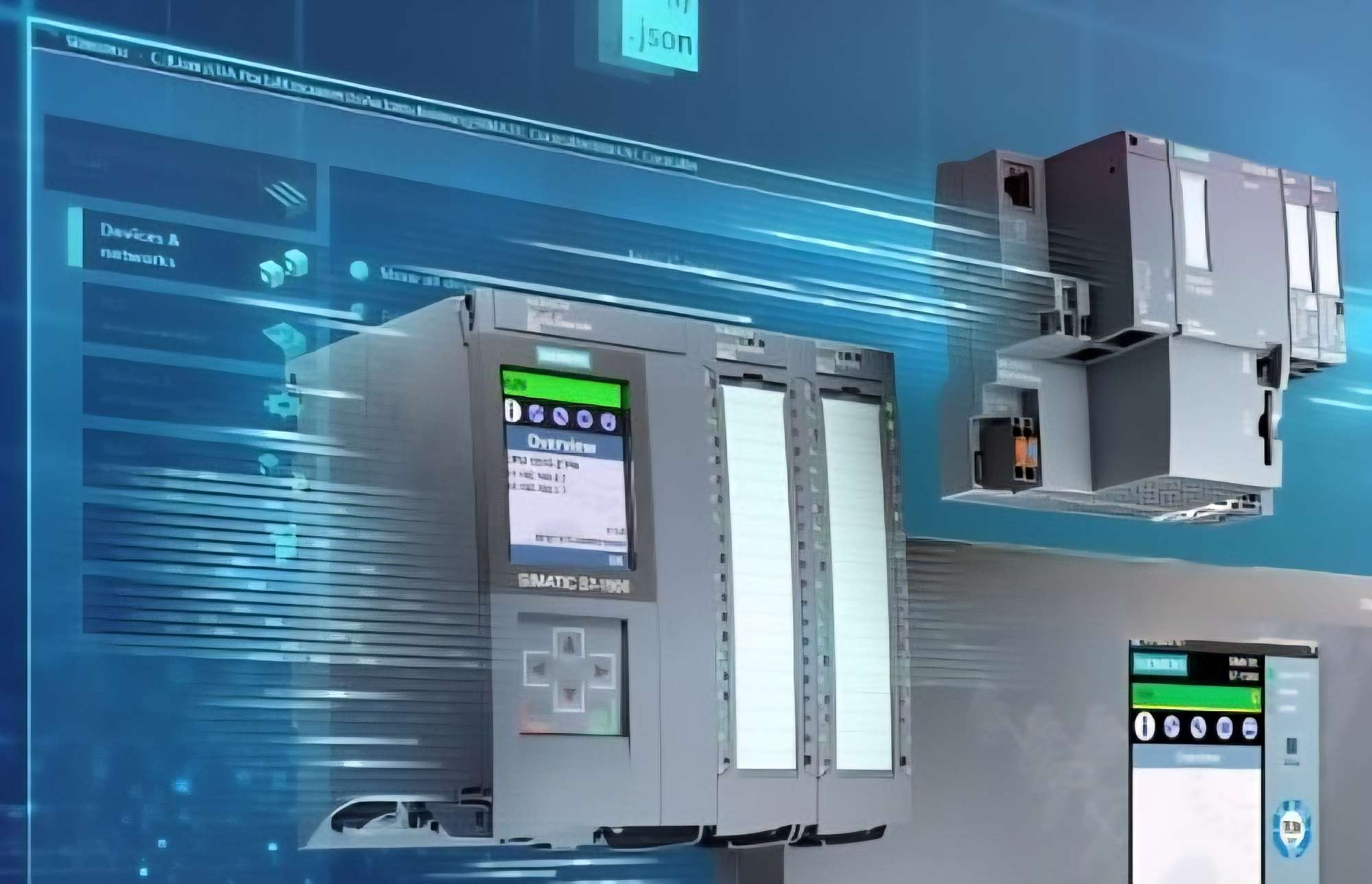

Tia portál & PLC

TIA Portal je nyní hlavní vývojové prostředí společnosti Siemens pro návrh, programování, diagnostiku, servis i uvádění do provozu automatizačních systémů postavených na produktech Siemens.

Nejde pouze o jeden program, ale o celý ekosystém složený z více částí:

Správná instalace TIA Portalu není jen klikání „Next“. Je potřeba dopředu vědět, s jakými PLC, HMI panely, pohony, bezpečnostními funkcemi a verzemi projektů bude technik pracovat.

Oficiální zdroje ke stažení

Siemens PLC

TIA Portal a jeho doplňkové balíčky je vhodné stahovat pouze z oficiálních Siemens zdrojů.

Instalační soubory TIA Portalu jsou velmi velké. Je vhodné je ukládat do archivní složky podle verze, například TIA_V17, TIA_V19, TIA_V20, TIA_V21. U servisních notebooků se staršími linkami se to velmi hodí.

Co je potřeba před instalací promyslet

Doplňkové balíčky Siemens

Verze projektu

TIA Portal nemá plnou zpětnou kompatibilitu mezi hlavními verzemi.

Projekt vytvořený například ve V17 nelze běžně upravovat ve V16. Novější verze obvykle umí starší projekt migrovat, ale po migraci už nemusí být návrat zpět jednoduchý.

Typ PLC

Jiný rozsah instalace bude potřeba pro LOGO!, S7-1200, S7-1500, starší S7-300/400 nebo Safety PLC.

HMI a SCADA

Pokud je na stroji HMI panel nebo PC vizualizace, je potřeba mít odpovídající WinCC edici.

Pohony

Pro měniče SINAMICS je často potřeba Startdrive nebo starší nástroj STARTER.

Safety

Bezpečnostní PLC vyžadují STEP 7 Safety. Nestačí pouze běžný STEP 7 Basic nebo Professional.

Simulace

Pro základní simulaci se používá PLCSIM. Pro pokročilé simulace, virtuální commissioning nebo propojení s externími simulátory je určen PLCSIM Advanced.

Základní části TIA Portalu

TIA Portál

STEP 7 Basic

Základní edice pro programování menších Siemens PLC, typicky S7-1200.

STEP 7 Professional

Plná edice pro programování S7-1200, S7-1500 a podle verze také starších řad S7-300/400.

Pro servisní práci v průmyslu je STEP 7 Professional obvykle praktičtější volba, protože pokrývá větší rozsah zařízení.

WinCC

WinCC slouží pro tvorbu vizualizací HMI a SCADA.

STEP 7 Safety

Volitelný balíček pro programování bezpečnostních PLC.

Používá se pro:

SINAMICS Startdrive

Startdrive integruje konfiguraci a diagnostiku pohonů SINAMICS přímo do TIA Portalu.

Používá se například pro:

PLCSIM a PLCSIM Advanced

PLCSIM umožňuje simulovat PLC bez fyzického hardware.

PLCSIM Advanced je vhodný pro pokročilejší simulace, virtuální commissioning a propojení s dalšími nástroji.

Další rozšíření a doplňkové balíčky Siemens

Doplňkové balíčky Siemens

TIA Portal Openness

Rozhraní pro automatizaci engineeringu pomocí skriptů a externích aplikací.

Hodí se pro generování projektů, standardizaci bloků a hromadné úpravy.

Multiuser Engineering

Umožňuje práci více lidí na jednom TIA projektu.

Vhodné pro větší týmy, rozsáhlé linky a projekty s více programátory.

Version Control Interface

Pomáhá s napojením TIA projektu na externí správu verzí.

Užitečné hlavně tam, kde se řeší auditovatelnost změn a týmový vývoj.

Energy Suite

Nástroje pro energetický management a analýzu spotřeby.

Vhodné pro sledování energetické náročnosti výrobních technologií.

SiVArc

SIMATIC Visualization Architect umožňuje generovat HMI obrazovky z PLC dat.

Hodí se u větších projektů, kde se opakují standardizované objekty.

WinCC Audit

Rozšíření pro auditování uživatelských akcí a změn.

Důležité hlavně ve farmaceutickém, potravinářském nebo regulovaném průmyslu.

Information Server

Nástroj pro reporty a práci s výrobními daty.

Cloud Connector

Umožňuje vzdálené propojení engineeringového prostředí s jiným zařízením.

U licencování je potřeba počítat s tím, že Siemens vyžaduje licenci pro definované „user device“.

Industrial Edge / Industrial AI

Modernější Siemens ekosystém pro edge aplikace, datovou analytiku, AI a propojení výroby s vyššími systémy.

Doporučený postup instalace

  1. Zjistit verzi projektu
    Nejdříve ověřit, v jaké verzi TIA Portalu je projekt vytvořen.
  2. Zkontrolovat hardware
    Zjistit typ PLC, HMI panelu, pohonů, ET200 modulů a komunikačních zařízení.
  3. Zvolit správnou edici
    STEP 7 Basic / Professional, WinCC Basic / Comfort / Advanced / Professional / Unified.
  4. Doinstalovat volitelné balíčky
    Safety, Startdrive, PLCSIM, PLCSIM Advanced, HSP, GSDML, knihovny.
  5. Nainstalovat Automation License Manager
    Ten bývá součástí instalace Siemens software a slouží ke správě licencí.
  6. Provést restart systému
    Po instalaci TIA Portalu je restart prakticky nutnost.
  7. Zkontrolovat licence
    Otevřít Automation License Manager a ověřit dostupnost všech potřebných licencí.
  8. Otestovat otevření projektu
    Před odjezdem k zákazníkovi nebo k lince vždy vyzkoušet otevření projektu a překlad.
U servisního notebooku je praktické mít samostatné virtuální stroje pro různé verze TIA Portalu. Například VM pro V15.1, V17, V19 a V20/V21. Snižuje to riziko konfliktů mezi verzemi.

HSP, GSDML a zařízení třetích stran

HSP — Hardware Support Package

HSP balíčky doplňují podporu novějšího Siemens hardware do konkrétní verze TIA Portalu.

Typický příklad: máte starší TIA Portal, ale potřebujete přidat novější CPU, HMI nebo I/O modul.

GSD / GSDML

GSDML soubory popisují PROFINET zařízení třetích stran.

Po importu do TIA Portalu se zařízení objeví v hardwarovém katalogu a lze jej konfigurovat v síťové topologii.

Používá se například pro:

Při výměně zařízení je důležité hlídat nejen typ zařízení, ale i verzi firmware. Některé funkce v TIA Portalu jsou dostupné až od určité verze firmware.

Správa licencí Siemens

Siemens používá pro správu licencí nástroj Automation License Manager — zkráceně ALM.

ALM slouží k:

Typické typy licencí

Podle dokumentace Siemens vyžadují STEP 7 Basic, STEP 7 Professional, WinCC Engineering, WinCC Runtime i různé option balíčky vlastní License Key. Licence se po instalaci přenášejí pomocí Automation License Manageru.

Přenos licence na počítač

Typický postup:

  1. Otevřít Automation License Manager.
  2. Najít zdroj licence — USB disk, síťové úložiště, licenční server nebo Online Software Delivery.
  3. Vybrat konkrétní License Key.
  4. Přetáhnout licenci na cílový disk počítače.
  5. Ověřit, že se licence zobrazuje jako dostupná.
Licence Siemens není běžný soubor, který stačí zkopírovat ve Windows Exploreru. Přesun licencí je nutné dělat přes Automation License Manager, jinak hrozí poškození nebo ztráta použitelnosti licence.

Licenční server

U větších firem je často výhodné použít licenční server.

Výhody:

Nevýhody:

Pro servisní práci mimo firmu je vhodné ověřit, zda daná licence umožňuje dočasné vypůjčení na notebook. Ne všechny licenční scénáře se hodí pro práci offline u zákazníka.

Zálohování licencí

Nejbezpečnější přístup je kombinovat:

Před přeinstalací Windows, výměnou disku nebo migrací PC je vhodné:

  1. otevřít Automation License Manager,
  2. zkontrolovat všechny lokální licence,
  3. přesunout licence na bezpečné médium nebo server,
  4. ověřit jejich dostupnost na cílovém místě,
  5. a až potom mazat nebo reinstalovat počítač.
Nikdy se nespoléhat pouze na image disku nebo běžnou zálohu Windows. Siemens licence je potřeba spravovat licenčním nástrojem.

Praktické tipy z praxe
